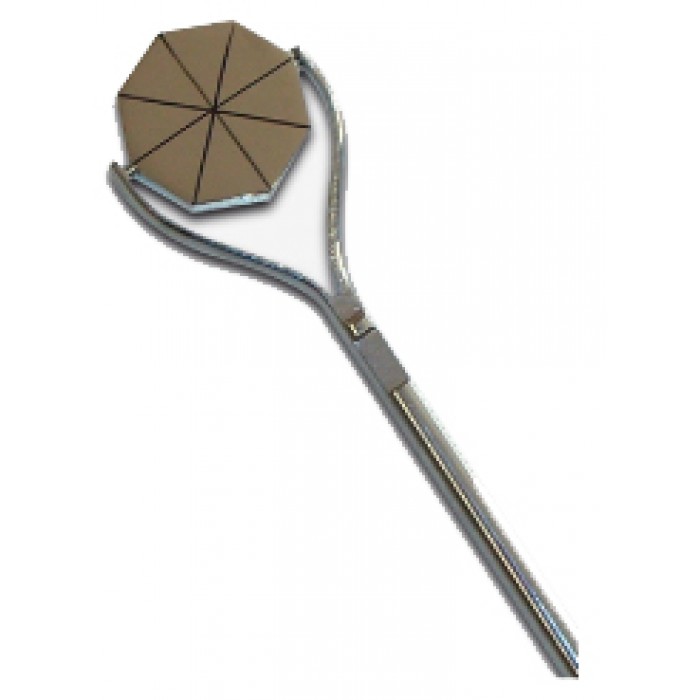

Sonda ASME ottagonale

Sonda ASME ottagonale

La piastrina ottagonale è costituita da un disco di materiale ferromagnetico ad alta permeabilità che è separato in sei o otto triangoli e i cui vertici sono uniti da piccoli gap contenenti materiale non ferromagnetico.

• I triangoli sono brasati insieme in modo da formare un esagono, e ricoperti su un lato da una lamina di rame di 0.25 mm di spessore.
• La sonda viene appoggiata sul pezzo, si procede alla magnetizzazione e si cosparge al sonda con le particelle magnetiche
• La comparsa più o meno nitida dei giunti brasati indica la raggiunta sensibilità.
