Strumento per la misura dei campi elettrostatici ARW-X004 portatile digitale compatto in grado di rilevare le cariche elettrostatiche in un campo di misura ±30 kV (30.000V). Dotato ampio display digitale con barra grafica, funzione di regolazione zero e pulsante HOLD di blocco lettura, la custodia conduttiva e il cavetto a pinza di messa a terra per misurazioni accurate.
Misuratore di Campi Elettrostatici ARW-X004
Codice Prodotto: ARW-X004
Disponibilità: 2 - 3 Giorni
  • Display con barra grafica a colori, facile da leggere anche in ambienti con scarsa illuminazione
  • Leggero e compatto, comodo da usare in aree difficili da raggiungere
  • Dotato di avviso con allarme acustico e funziona HOLD per blocco lettura
  • Funzione di autospegnimento e uscita analogica

Ulteriori informazioni

Misuratore di Campo Elettrostatico ARW-X004

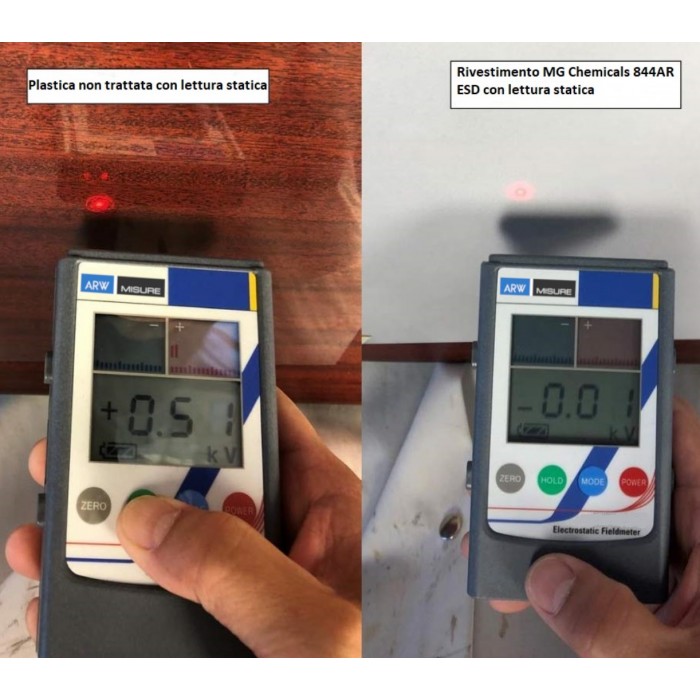

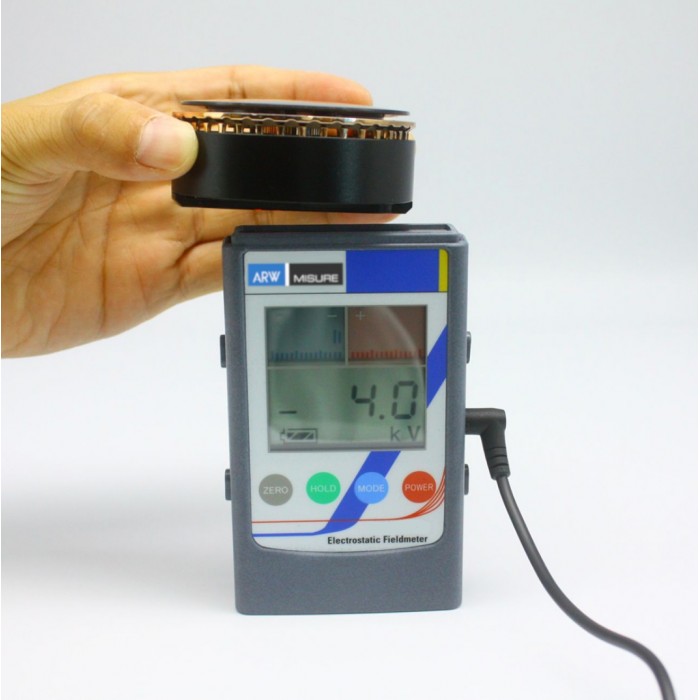

Il misuratore di campo modello ARW-X004 è un misuratore di campo elettrostatico portatile compatto utilizzato per localizzare e misurare le cariche statiche. Le sue dimensioni tascabili lo rendono pratico da usare e il funzionamento a quattro pulsanti lo rende facile da usare. ARW-X004 misura le tensioni statiche entro ±30 kV (30.000V) a una distanza di 1 pollice. I risultati vengono visualizzati contemporaneamente in formato numerico e in formato grafico a barre. Dotato di funzioni di accensione POWER on/off, regolazione ZERO, MODE e pulsante HOLD che consente al display di mantenere la lettura della carica statica, ciò è particolarmente utile quando il display è difficile da vedere durante la misurazione. Due luci guida a LED per aiutare a posizionare il misuratore di campo alla giusta distanza da un oggetto di prova carico. La custodia conduttiva e il cavetto a pinza di messa a terra per misurazioni accurate. Il circuito dello strumento è stato progettato per effettuare misurazioni in aree che utilizzano la ionizzazione dell'aria. Il misuratore di campo modello ARW-X004 è un misuratore di campo elettrostatico portatile compatto utilizzato per localizzare e misurare le cariche statiche. Le sue dimensioni tascabili lo rendono pratico da usare e il funzionamento a quattro pulsanti lo rende facile da usare.



Caratteristiche principali misuratore di campo elettrostatico ARW-X004

  • Display digitale con grafici a barre codificati a colori
  • Facile da leggere soprattutto in ambienti con scarsa illuminazione
  • Design leggero e compatto, comodo da usare in aree difficili da raggiungere
  • Funzione di allarme acustico
  • Alimentazione a batteria con funzione di spegnimento automatico
  • Uscita analogica, per collegamento a un registratore grafico o altro dispositivo per la documentazione cartacea dei livelli di carica statica



Uscita analogica

L'FMX-004 ha un cavo opzionale e un kit di staffe disponibili. La staffa consente il montaggio del misuratore di campo per la raccolta continua della lettura. Il cavo di uscita analogica consente di inviare un segnale di uscita a un PLC, scheda di acquisizione dati, data logger, lettore di carte o altri dispositivi.



Manutenzione

Come con la maggior parte dei dispositivi di misurazione, la calibrazione è necessaria per prestazioni ottimali. Si consiglia di ricalibrare lo strumento una volta all'anno. Arwmisure offre servizi di ricalibrazione e certificazione.





Specifiche tecniche misuratore campi elettrostatici ARW-X004

Gamma di misura

da 0 a ±1,49 kV (gamma bassa); Da ±1,0 kV a ±30 kV (gamma alta)

Bilanciamento

da 0 a ±300V

Distanza

1" ±0,2" (25 mm ±0,5 mm); Guida LED per la corretta distanza (tra oggetto carico e Fieldmeter)

Tempo di risposta

<1s Precisione ±10%

Display LCD

Grafico a barre Grafico a barre: rosso POLARITÀ POSITIVA; blu POLARITÀ NEGATIVA, Tasso di rinnovo LCD 5 volte/s

Intervallo grafico a barre

(Auto) ±0,1 kV (Basso); ±2 kV (alto); Bilanciamento ionico ±20 V
Display digitale

Auto-range: 3 cifre x.xx = da 0 a ±1,49 kV xx.x = da ±1,0 kV a ±30,0 kV (Hi); xxx = da 0 a 300 (Bilanciamento ionico); [HOLD]: mantiene la visualizzazione dopo una misurazione; [A.OFF]: Funzione di spegnimento automatico disattivata; [Err]: Segnale di errore se il sensore è danneggiato; Visualizzazione dello stato della batteria (4 fasi)

Allarme

1 beep ACCENSIONE; premere il pulsante di accensione >3s 3 beep POWER ON W/AUTO OFF disabilitato; beep brevi ad intervalli di 1s 5s prima dello spegnimento AUTO POWER-OFF; segnale acustico continuo OVER RANGE
Spegnimento automatico L'alimentazione si spegne automaticamente dopo 5 min; [A.OFF] viene visualizzato ogni volta che questa funzione è disabilitata
Condizioni Operative  Temperatura 50-100ºF (10-40ºC); umidità 0-60% UR (senza condensa)
Alimentazione 9V, batteria al manganese 6F22Y, Durata della batteria Circa 30 ore

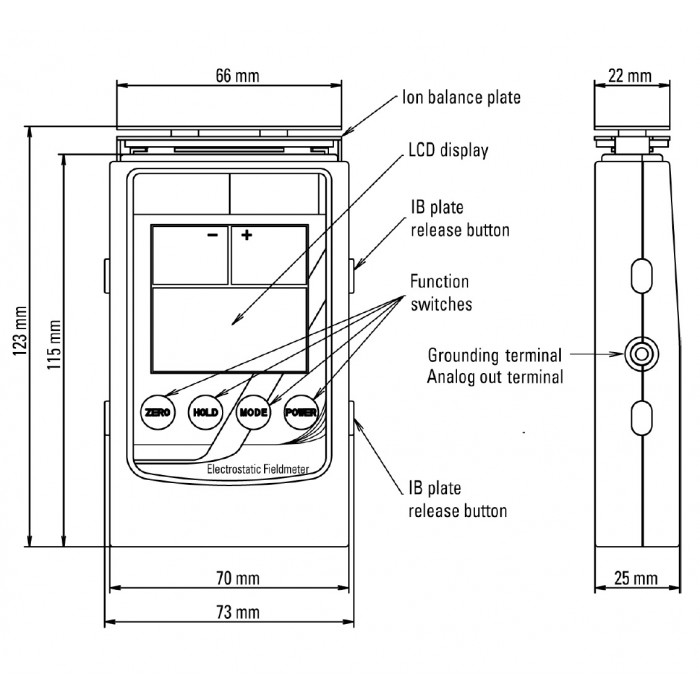

Dimensioni 4,8" L x 2,9" L x 1,0" P (123 x 73 x 25 mm)
Peso 6 once (170 g)

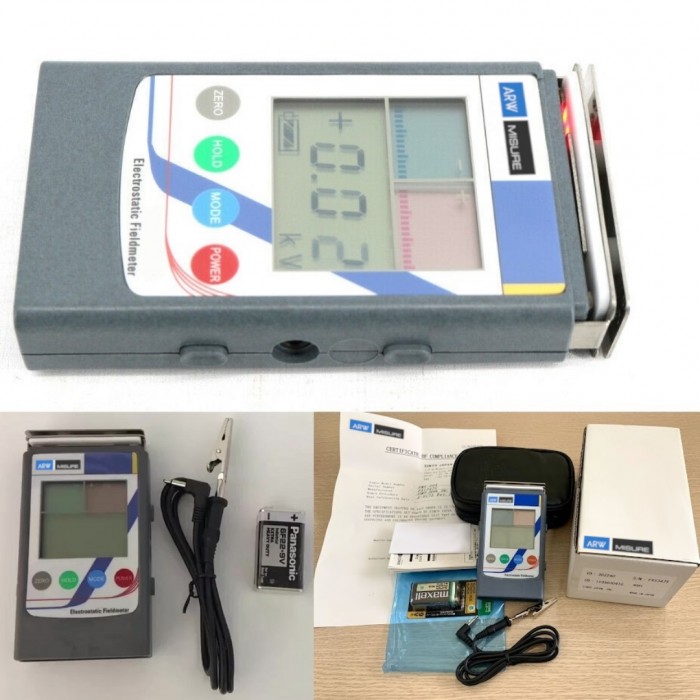

Fornitura Custodia morbida, cavo per messa a terra e adattatore per misurazione bilanciamento ioni



Norme e riferimenti

  • IEC 61340-5-1: "Requisiti generali per la protezione dei dispositivi sensibili alle cariche elettrostatiche" (2008)
  • IEC 61340-5-2: sezione 2 - Guida per l'applicazione della specifica IEC 61340-5-2
  • IEC 61340-4-1: Funzionalità elettrostatica dei rivestimenti da pavimento e dei pavimenti installati.
  • CEI 101-1: Criteri guida per l'applicazione della specifica IEC 61340-5-1
  • ANSI/ESD S20.20-2007: Protection of Electrical and Electronic Parts, Assemblies and equipment USA 1999
  • ANSI/ESD S541-2003: Packaging Materials for ESD sensitive Items USA 2003
