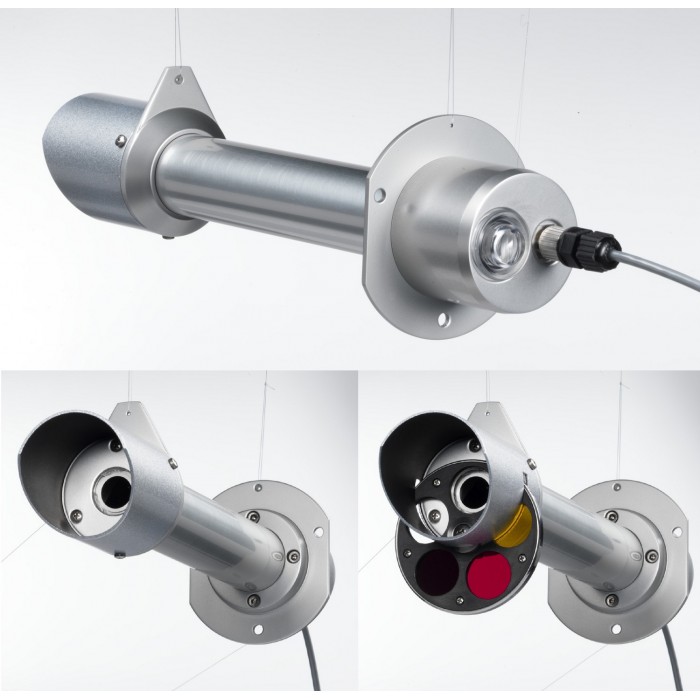

Pireliometro Classe B Serie ARW-LPPYRHE16

Home » Delta Ohm - Senseca » Analisi Ambientale » Pireliometro Classe B Serie ARW-LPPYRHE16
L'ARW-LPPYRHE16 è un pireliometro di Classe B con campo di vista di 5° e angolo di slope 1° in conformità con la norma ISO 9060:2018 e con le raccomandazioni del WMO (World Meteorological Organization). Viene impiegato per la misurazione dell’ irradiamento solare diretto (W/m²).
Pireliometro Classe B Serie ARW-LPPYRHE16
Codice Prodotto: ARW-LPPYRHE16
Disponibilità: In Stock
  • Conforme alla norma ISO 9060:2018 e con le raccomandazioni del WMO (World Meteorological Organization).
  • Strumento flessibile e versatile grazie alla scelta multipla di uscite per operare in base alle vostre esigenze.
  • Garantisce misure accurate a lungo termine grazie alla Radiazione con compensazione automatica della temperatura.
  • Calibrazione di fabbrica & Rapporto di Taratura inclusi.

Ulteriori informazioni

Pireliometro di Classe B ARW-LPPYRHE16

Il pireliometro LPPYRHE 16 (pireliometro di prima classe secondo la classificazione della norma ISO 9060) misura l’irradiamento solare diretto (Watt/m2). La superficie ricevente deve essere posizionata perpendicolarmente ai raggi solari (per mezzo di un inseguitore solare o altro). Attraverso l’utilizzo di opportuni diaframmi solamente la luce diretta raggiunge la superfi cie del sensore. Il pireliometro, in accordo alla guida del WMO (Seventh Edition 2008 ) ed alla noma ISO 9060, ha un campo di vista di 5°.



Il pireliometro è disponibile nelle seguenti versioni:

  • LPPYRHE16: PASSIVO.
  • LPPYRHE16AC: ATTIVO con uscita in CORRENTE 4..20 mA.
  • LPPYRHE16ACS: Doppia uscita in corrente 4…20 mA e uscita seriale RS485 con protocollo MODBUS-RTU
  • LPPYRHE16AV: ATTIVO con uscita in TENSIONE 0..1 o 0..5 o 0..10 V da definire al momento dell’ordine.
  • LPPYRHE16S:Con uscita RS485 Modbus-RTU.



Il pireliometro LP PYRHE 16 si basa su un nuovo sensore passivo a termopila. La superficie sensibile della termopila è coperta con vernice nera opaca che permette allo strumento di non essere selettivo alle varie lunghezze d’onda. Il campo spettrale del pireliometro è determinato dalla trasmissione della finestra in quarzo che ha il compito di proteggere il sensore dall’ingresso di polvere e acqua. Un quarzo speciale permette di eseguire una misura non selettiva da 200nm a 4000nm. Il sensore adottato consente di avere un tempo di risposta inferiore a quello richiesto della norma ISO9060 per la classifi cazione dei pireliometri di prima classe (il tempo di risposta è inferiore a 9 secondi, mentre la norma richiede un tempo di risposta inferiore a 20 secondi). L’energia radiante è assorbita dalla superfi cie annerita della termopila, creando così una differenza di temperatura tra il giunto caldo ed il corpo del pireliometro, che in questo caso funge da giunto freddo. La differenza di temperatura tra giunto caldo e giunto freddo è convertita in una Differenza di Potenziale grazie all’effetto Seebeck. Per minimizzare le variazioni di sensibilità in funzione della temperatura e rientrare nelle specifi che richieste ad un pireliometro di prima classe, l’LP PYRHE 16 è equipaggiato con circuito di compensazione passivo. Nel grafico 1 è riportata la variazione tipica della sensibilità a differenti temperature.



Per ulteriori informazioni utili alla selezionde dell'articolo corretto si consigli di SCARICARE E VISIONARE IL PDF DELLA CATEGORIA PRODOTTO



Specifiche tecniche Pireliometro ARW-LPPYRHE16

Sensore

Termopila

Sensibilità tipica

5 μV/Wm -²

Impedenza

5…50 Ω

Campo di misura

0…2000 W/m²

Campo di vista



Campo spettrale (50%)



Uscita

A seconda del modello:

- Analogica in µV/Wm  -²

 - Analogica 4…20 mA

- Analogica 0…1 V, 0…5 V o 0…10 V

- Doppia uscita: analogica 4…20 mA + digitale RS485 Modus-RTU

 - Digitale RS485 Modbus-RTU

Alimentazione

10…30 Vdc (per uscite 4…20 mA, 0…1 V e 0…5 V) 15…30 Vdc (per uscita 0…10 V)

5…30 Vdc (per uscita RS485 Modbus-RTU)

Connessioni

- connettore M12 a 4 poli per modelli con uscita analogica

- connettore M12 a 8 poli per modelli con doppi uscita e uscita digitale

Peso

1.5 kg approx.

Condizioni operative

-40…80 °C / 0…100 %UR



Specifiche tecniche secondo ISO 9060:2018

Classificazione

Spectrally Flat Classe B

Tempo di risposta (95%)

< 9 s

Offset dello zero in risposta ad una variazione della temperatura ambiente di 5 K/h

< |±3| W/m²

Instabilità a lungo termine (1 anno)

< |±1| %

Non linearità

< |±0,5| %

Errore spettrale

< |±0,8| %

Risposta in funzione della temperatura (-10…+40 °C)

< |±2| %

Risposta in funzione del Tilt

< |±0,5| %

Downloads
