I Gaussmetri / Tesla meter ARW-271 e ARW-281 sono stati sviluppati per offrire elevate prestazioni grazie ai nuovi DSP e un microprocessore interno che ne regola le funzioni. Strumenti portatili ergonomicamente studiati per una impugnatura comoda sono ideali per la misurazione del flusso magnetico statico, Infatti questi palmari, per la loro semplicità operativa, facilità di lettura, peso e ingombro contenuti, si contraddistinguono per la loro facilità di utilizzo e versatilità d’impiego:
8 funzioni, sonda di lettura staccabile, scala di lettura fino a 30.000 Gauss (3 Tesla), schermo a LCD, funzione di auto taratura della sonda mediante un integrato posizionato all’interno del cavo stesso della sonda.

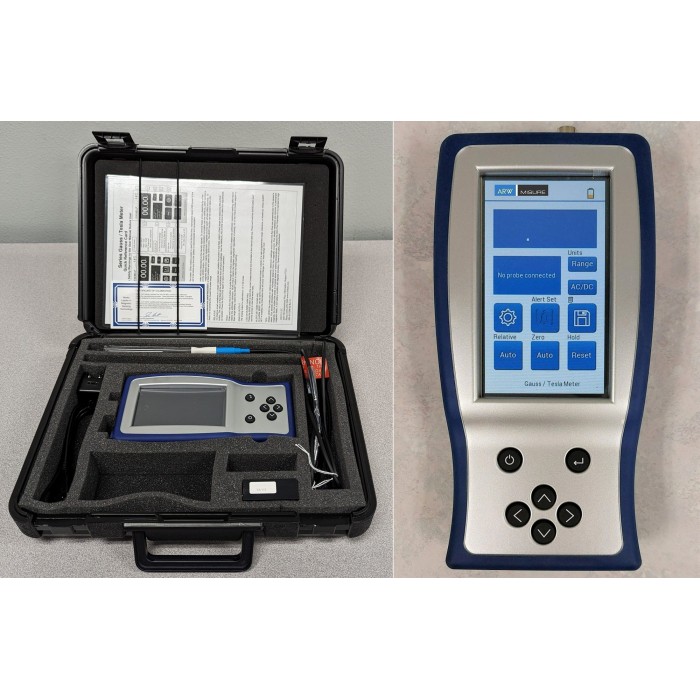

Il kit di fornitura comprende lo strumento, la sonda trasversale, la camera zero gauss, Cavo interfaccia e software (solo versione ARW-281), le batterie e la valigetta di custodia.
Densità del flusso
I campi magnetici circostanti, magneti permanenti o conduttori elettrici, possono essere visualizzate come un insieme di linee di flusso magnetico, Linee di forza esistenti nel materiale che viene sottoposto ad un'influenza di magnetizzazione. A differenza della luce, che viaggia dalla sorgente indefinitamente, le linee di flusso magnetico devono poi tornare alla fonte creando due poli S/N
La Densità di flusso, detta anche induzione magnetica, è il numero di linee di flusso che passa attraverso una data area. È comunemente assegnato il simbolo "B" nei documenti scientifici. Nel sistema CGS un gauss (G) è una linea di flusso che passa attraverso un'area di 1 centimetro. Il termine più comunemente usato è “Tesla” (T), che è 10.000 linee per cm. Quindi:
L’Intensità di campo magnetico è la misura della forza prodotta da una corrente elettrica o da un magnete permanente, comunemente indicato con il simbolo "H" in documenti scientifici. L'unità di "H" nel sistema CGS è un oersted (Oe), ma l'amper/metro (Am) è più comunemente usato. Il rapporto è:
È importante sapere che la forza del campo magnetico e la densità di flusso magnetico non sono la stessa cosa. L’Intensità di campo magnetico si occupa della caratteristiche fisiche dei materiali magnetici, mentre l'induzione non lo fa. L'unica condizione in cui vengono considerati uguali è nello spazio libero (Aria). Solo in spazio libero è corretta la seguente relazione:
Funzioni |
||
Modello |
ARW 271 |
ARW 281 |
Sonda inclusa |
• |
• |
Auto zero |
• |
• |
Min/max hold |
• |
• |
True RMS |
• |
• |
Auto range |
• |
• |
True peak hold |
|
• |
Relative mode |
|
• |
Outputs (analog) |
|
• |
Communication port USB |
|
• |
Specifiche tecniche |
||
modello |
ARW 5170 |
ARW 5180 |
Codice |
220121329 |
220121330 |
Precisione |
2% |
1,1% |
Tipo di misura |
DC - 20 kHz |
DC - 30 kHz |
Risposta |
4/sec |
4/sec |
Campo di misura |
(3) |
(3) |
Risoluzione |
0,1 G (10 μT) |
0,1 G (10 μT) |
Display |
LCD |
LCD |
Unità di misura |
Gauss |
Gauss |
Uscita analogica |
- |
±3V F.S. |
Uscita seriale |
- |
USB |
Temperatura operativa |
0 ÷ 50 °C |
0 ÷ 50 °C |
Alimentazione |
4 AA batterie |
4 AA batterie |
Dimensioni |
6,9x3,9x1,44” |
6,9x3,9x1,44” |
