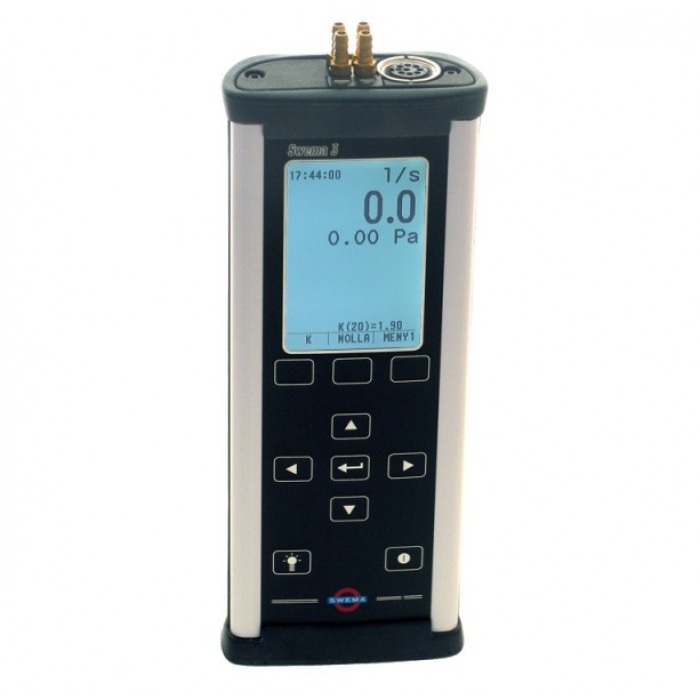

Micromanometro con sonde esterne Swema 3

Micromanometro multifunzione Swema 3 per misure HVAC e bilanciamento impianti

Swema 3 è un micromanometro digitale multifunzione progettato per applicazioni HVAC avanzate, utilizzato per il test, la regolazione e il bilanciamento degli impianti di ventilazione (TAB). Lo strumento integra un micromanometro ad alta precisione e può essere collegato a diverse sonde esterne, trasformandosi in una piattaforma di misura completa per rilevare pressione differenziale, portata, velocità dell’aria e parametri ambientali come temperatura, umidità e CO₂ (nei modelli dedicati).

Il dispositivo supporta un’ampia gamma di sensori esterni, tra cui anemometri, sonde di temperatura e umidità, oltre a strumenti per il rilevamento delle perdite e sonde con termocoppia tipo K, questo lo rende estremamente flessibile e adatto a molteplici applicazioni HVAC e industriali. Lo strumento include inoltre la compensazione automatica della densità dell’aria tramite barometro integrato e ingresso per termocoppia, garantendo misure sempre precise in condizioni reali e standard.

Sono presenti programmi di misura dedicati conformi alle normative EN 16211, EN 12599 e ISO 7730, che consensono di ottenere analisi professionali della portata in condotta, del comfort ambientale e delle correnti d’aria. Nei modelli dotati di Bluetooth, il sistema SwemaTwin consente inoltre un bilanciamento rapido e wireless degli impianti di ventilazione.

Swema 3 è disponibile in 5 modelli principali, progettati per diverse esigenze operative:

• Swema 3 L (771700) → micromanometro -300…1500 Pa
• Swema 3 LCB (771730) → come sopra con sensore CO₂ e Bluetooth
• Swema 3 LH (771800) → micromanometro -300…1500 Pa e ±10.000 Pa (due sensori)
• Swema 3 LHCB (771830) → come sopra con CO₂ e Bluetooth
• Swema 3 T (764206) → solo ingresso sonde esterne e connettore termocoppia tipo K

Caratteristiche principali Swema 3

• Dotato di un micromanometro integrato ad alta precisione disponibile con uno o due sensori, fino a ±10.000 Pa nei modelli LH per applicazioni HVAC avanzate.

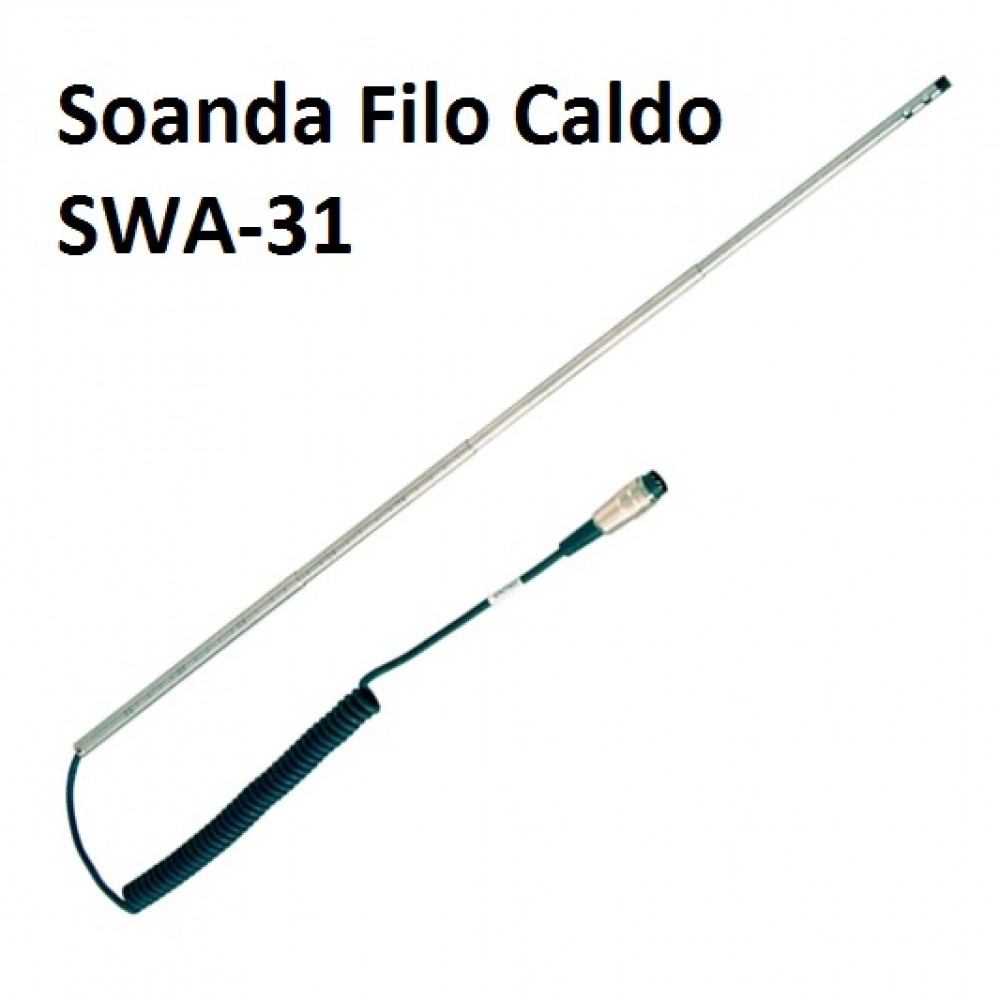

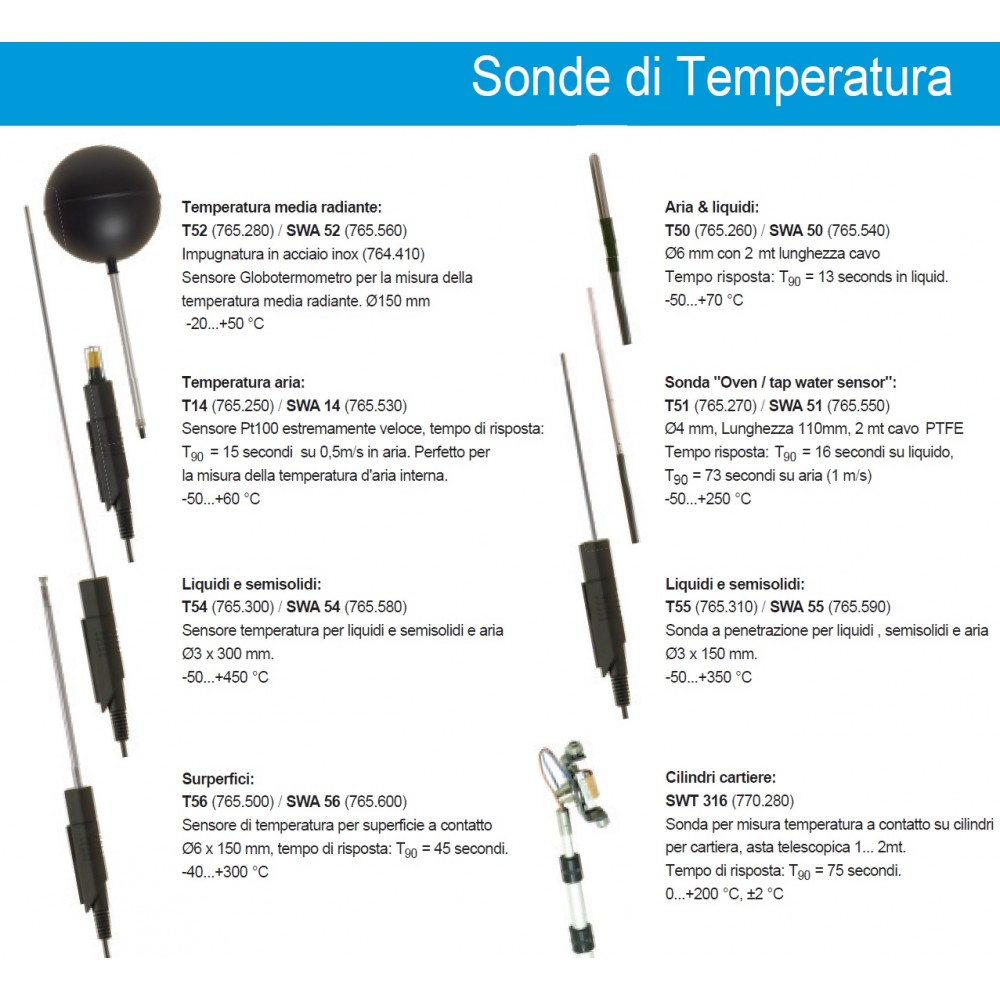

• Lo strumento è compatibile con sonde esterne e sensori multipli, supporta anemometri, sonde temperatura e umidità, sensori CO₂ e strumenti per leakage test, oltre a termocoppie tipo K.
• Garantisce una misura completa dei parametri HVAC, rileva pressione, portata, velocità dell’aria e condizioni ambientali, con calcolo della portata in condotte o valvole tramite fattore K.
• Compensazione automatica della densità dell’aria grazie al barometro integrato e supporto termocoppia per la correzione automatica delle misure in base alle condizioni ambientali. (Selezionare il flusso d'aria reale o standard, dove standard è il flusso se l'aria misurata fosse convertita a 20 °C e 1013 hPa).
• Swema 3 include una serie di programmi di misurazione specifici conformi alle norme EN 16211, 12599 o ISO 7730.
• Per il sensore esterno e il manometro integrato, Swema 3 offre un'ampia gamma di programmi di misurazione. Ad esempio, Comfort (CO) per il sensore di tiraggio, flusso d'aria nel condotto (APF) per i sensori di anemometro e pressione differenziale, registrazione (LOG) e media (AP) per tutti i sensori.

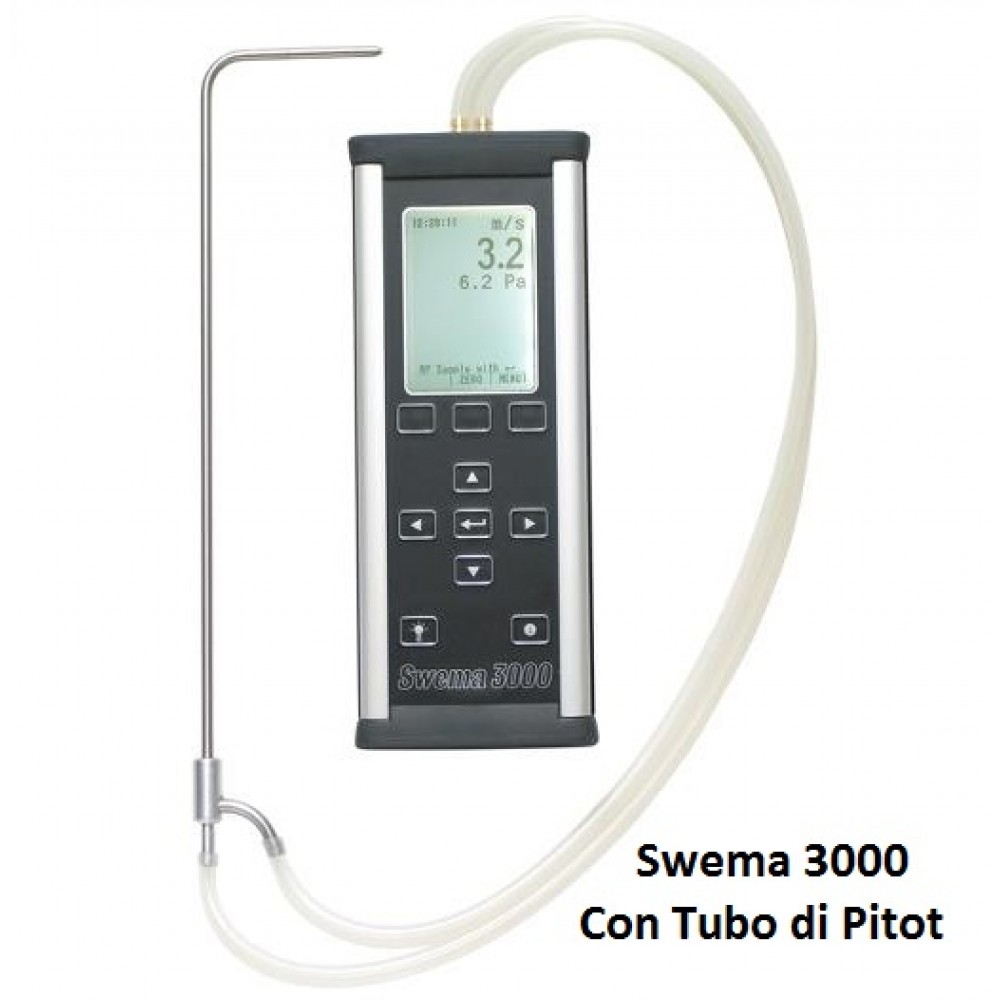

• Funzione manometro avanzata: Il micromanometro interno, combinato con tubo di Pitot o anemometri, permette di calcolare la velocità dell'aria e presenta il flusso d'aria in un condotto di ventilazione. (Programma di misurazione APF secondo EN 16211 metodo ID 1, ID 3) Su una valvola di mandata o di scarico è possibile utilizzare la misurazione con fattore k e pressione differenziale. (EN 16211 metodo ST 1, ET 1).
• Lo strumento è dotato di una valvola per l’azzeramento automatico del sensore di pressione prima di ogni misura. La valvola può essere disattivata in modo che ogni misurazione venga eseguita leggermente più velocemente.
• Alimentazione e trasferimento dati via USB-C; Bluetooth disponibile nei modelli LCB e LHCB.
• SwemaTwin è un metodo pratico e veloce per il bilanciamento degli impianti di ventilazione che utilizza moduli Bluetooth.
• Munito di grado di protezione IP50 contro la polvere.

Kit di fornitura Swema 3

• Strumento
• Batteria al litio
• 2 supporti per SWA 32
• 1 m di filo per termocoppia tipo K
• Cavo USB C
• certificato di calibrazione

Applicazioni dello Swema 3

LO strumento Swema 3 è progettato per applicazioni professionali legate alla misura e al controllo dei parametri dell’aria negli impianti di ventilazione (HVAC). Grazie alla combinazione tra micromanometro integrato e sensori esterni collegabili, può essere utilizzato in diverse attività operative nel settore HVAC, oltre che in ambito industriale e di ricerca.

Bilanciamento impianti di ventilazione (TAB): Swema 3 viene impiegato per le operazioni di test, regolazione e bilanciamento degli impianti di ventilazione. Permette di verificare e regolare la distribuzione dell’aria nei diversi ambienti, assicurando che ogni punto dell’impianto riceva la corretta portata secondo progetto.

Misura portata e velocità dell’aria: Attraverso l’utilizzo di tubo di Pitot o anemometri, lo strumento consente di misurare la velocità dell’aria e calcolare la portata sia in condotte che su terminali. Questa funzione è fondamentale per il collaudo e la verifica delle prestazioni degli impianti HVAC.

Misura della pressione differenziale: Swema 3 consente di misurare piccole differenze di pressione tra due punti. Questa applicazione è utilizzata per il controllo delle perdite di carico nei canali, la verifica dello stato dei filtri e il monitoraggio delle differenze di pressione tra ambienti.

Analisi del comfort ambientale: Con i sensori dedicati per correnti d’aria, lo strumento può essere utilizzato per valutare il comfort ambientale secondo la norma ISO 7730, rilevando fenomeni di “draught” e condizioni di ventilazione percepite negli ambienti interni.

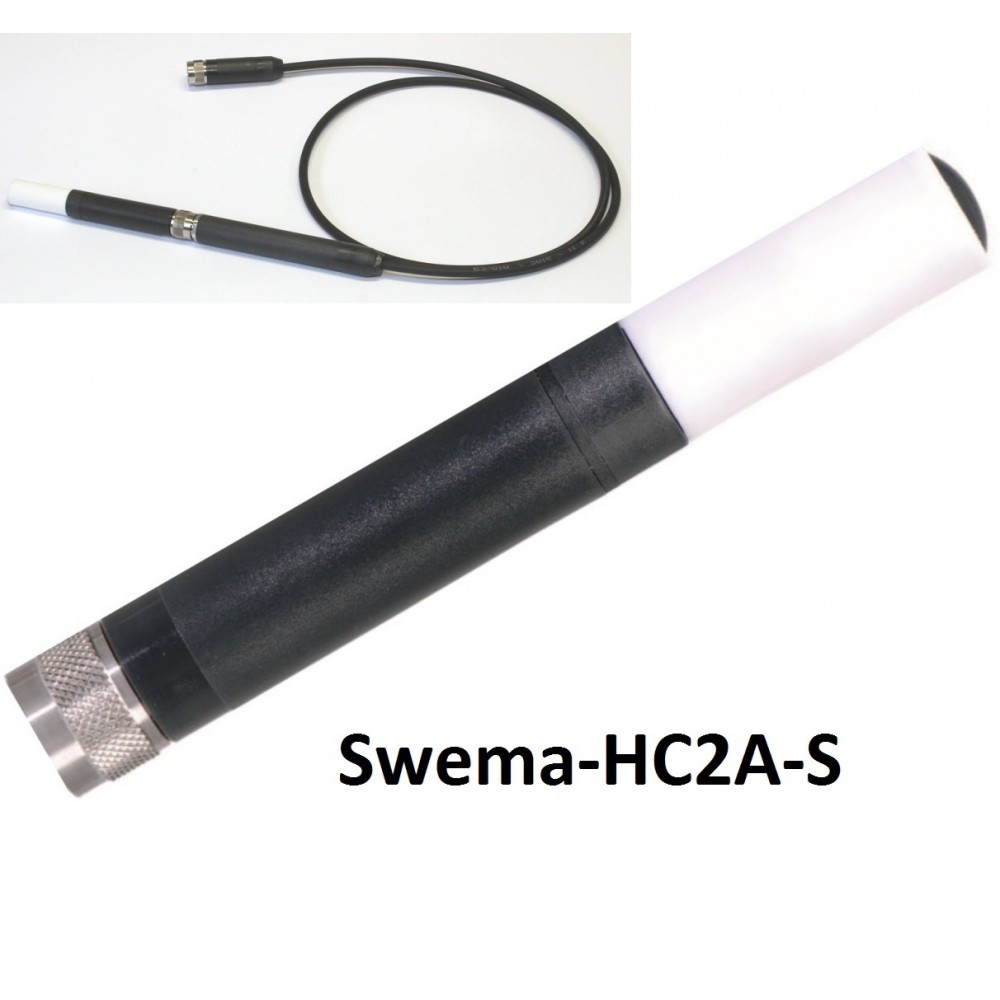

Controllo dei parametri dell’aria: Utilizzando le sonde di umidità e temperatura, Swema 3 permette di monitorare le condizioni dell’aria indoor, misurando umidità relativa, temperatura, punto di rugiada e contenuto d’acqua.

Applicazioni industriali e di ricerca: Lo strumento può essere impiegato anche in contesti industriali e di laboratorio per eseguire misure su flussi d’aria e condizioni ambientali, dove è richiesta precisione e ripetibilità dei dati.

Verifica perdite (Leakage test): Grazie alla possibilità di collegare sensori dedicati, Swema 3 può essere utilizzato per il controllo delle perdite negli impianti di ventilazione e nella verifica della tenuta dei sistemi.

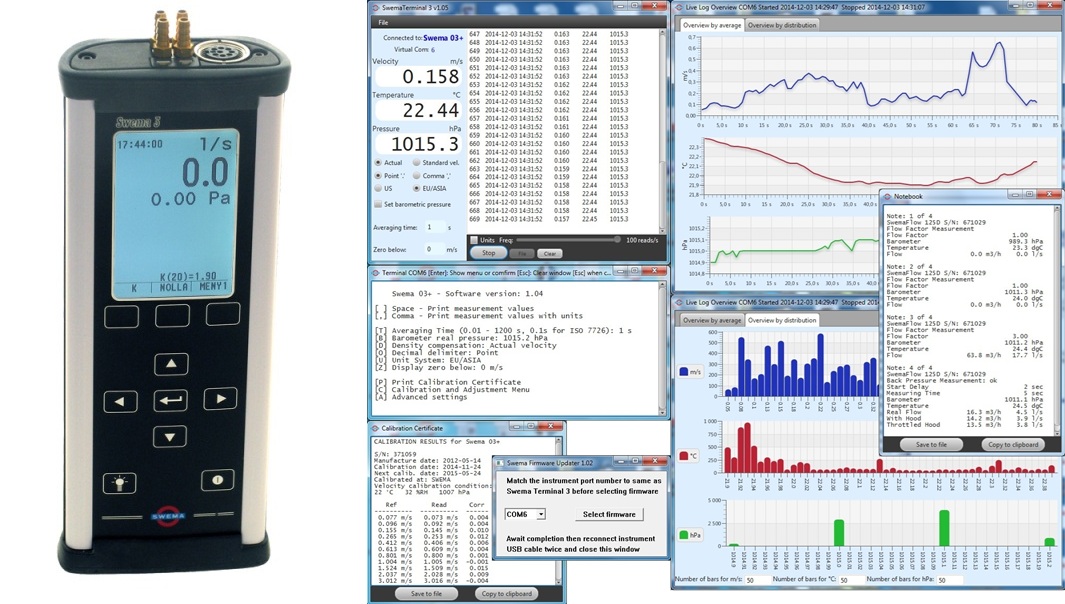

Download SwemaTerminal 3
