Sistema di misura Confort Microclima Swema ISO 7730

Sistema di analisi microclima Swema secondo ISO 7730

Numerosi dati di test dimostrano che quattro variabili ambientali sommate a due variabili personali è possibile determinare quanto caldo o freddo si senta una persona:

Variabili ambientali:

• Temperatura dell'aria
• Velocità aerea
• Umidità dell'aria
• Temperatura radiante media

Variabili personali:

• Attività personale
• Isolamento dell'abbigliamento

Le apparecchiature Swema per la misurazione di ambienti termici moderati sono conformi agli standard:

• ISO 7726 - Ambienti termici - Strumenti e metodi per misurare le quantità fisiche
• ISO 7730 - Ergonomia dell'ambiente termico - Determinazione analitica e interpretazione della soddisfazione dell'ambiente termico mediante il calcolo degli indici PMV e PPD e criteri di comfort termico locale.

Cosa sono a come vengono calcolati gli Indici di comfort

Il comfort termico è definito come quella condizione mentale che esprime soddisfazione per l'ambiente termale. A causa delle differenze individuali, è impossibile trovare un ambiente termico in grado di soddisfare tutti. L'obiettivo deve essere quello di ottenere il minor numero possibile di persone insoddisfatte.

Secondo ISO 7730 ci sono tre indici per descrivere il tasso di insoddisfazione (o soddisfazione) in ambiente termico, PMV, PPD e DR:

1. PMV: voto medio previsto, è la sensazione di calore corporeo, da +3 (caldo) a +1 (leggermente caldo) e da -1 (leggermente freddo) a -3 (freddo).
2. PPD: percentuale prevista insoddisfatta, è la percentuale di persone insoddisfatte dell'ambiente termico.
3. DR: Draft Rate, è la percentuale di persone che si prevede siano disturbate dalla bozza. La brutta copia è un raffreddamento locale indesiderato del corpo causato dai movimenti dell'aria.

Specifiche tecniche Sonde Centralina Microclima Swema ISO 7730

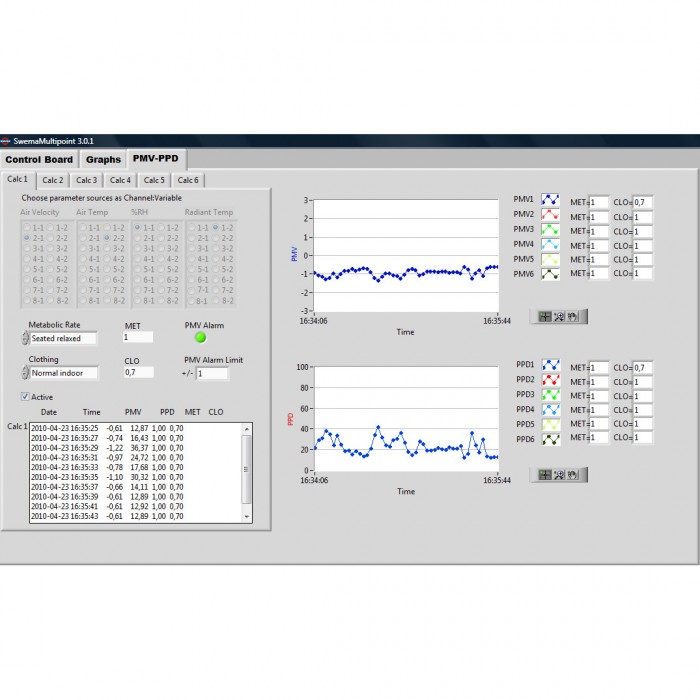

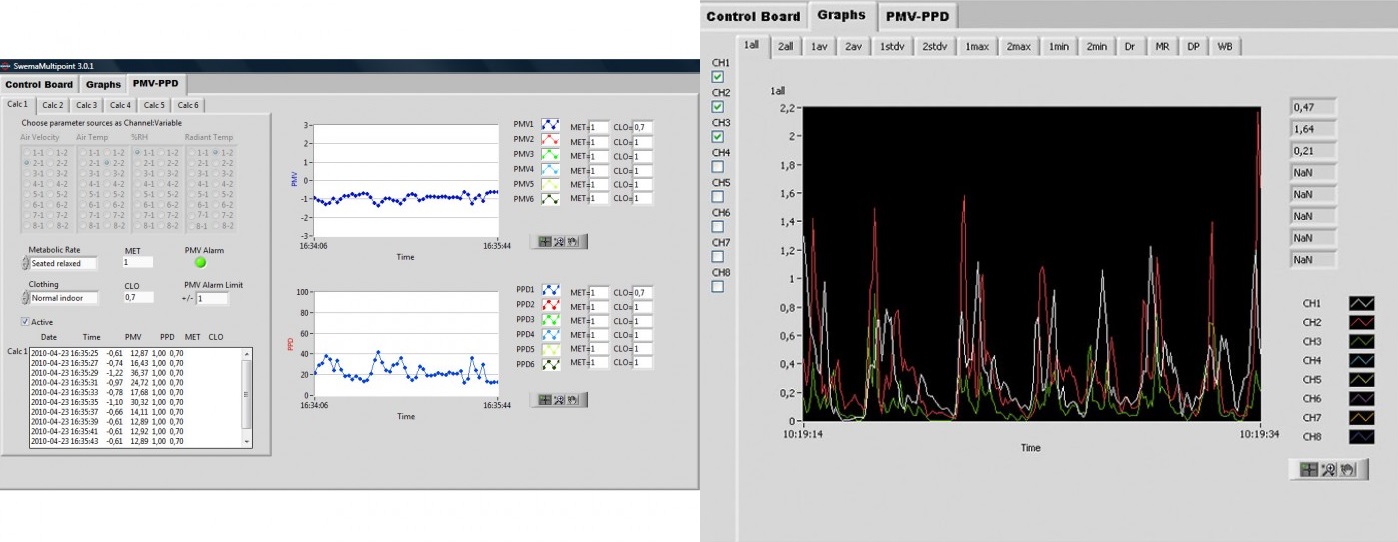

Programma software SwemaMultipoint per Microclima ISO 7730

Il programma SwemaMultipoint per PC è stato sviluppato per l'uso in laboratorio e in interni per la registrazione dei dati di misurazione da diverse posizioni. SwemaMultipoint ha tre finestre separate: una per l'impostazione e l'archiviazione dei dati nei file, una per la presentazione dei dati nei grafici online e una finestra ISO 7730.

Il programma per PC raccoglie e salva i dati da un massimo di sei dispositivi di misurazione Swema e due HygroClip2. I dispositivi Swema possono essere composti da qualsiasi combinazione di Swema 03, 03+, 05 e 3000 con qualsiasi sensore. Il programma presenta i dati in grafici in tempo reale e i dati di misurazione di ciascun sensore vengono salvati in un singolo file che può essere aperto in Excel. Le connessioni sono con cavi USB, una versione speciale del programma può essere fornita per l'uso di cavi RS485 per Swema 03, 03+ e 05.

Parametri e Misure ISO 7730

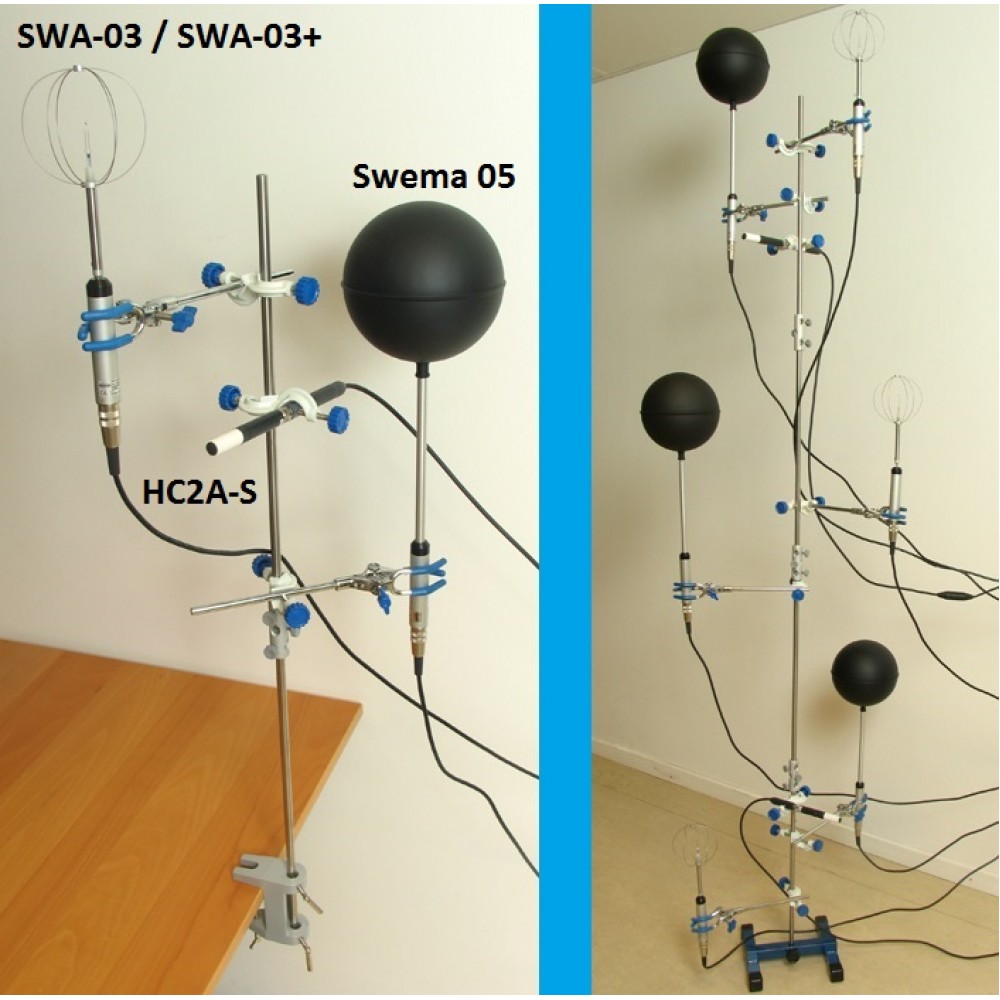

Per l'installazione ISO 7730, il programma per PC SwemaMultipoint raccoglie i dati dai tre sensori:

• Swema 03/03 + - velocità e temperatura dell'aria (versione Swema 03+ con funzione di misura "Pressione Barometrica" da 600 .... 1200hPa)
• Swema 05 - temperatura del globo nero
• HC2A-S - umidità e temperatura

Nella finestra ISO 7730 del programma SwemaMultipoint è presente la presentazione online dei grafici PMV e PPD. Inserendo il livello di attività e il livello di isolamento dell'abbigliamento vengono calcolati PMV e PPD.

Parametri calcolati in SwemaMultipoint:

• PMV
• PPD
• Ventilazione (Draught)
• Rapporto di miscelazione
• Punto di rugiada
• Bulbo umido
• Temperatura del globo a bulbo umido (WBGT)
• Temperatura operativa

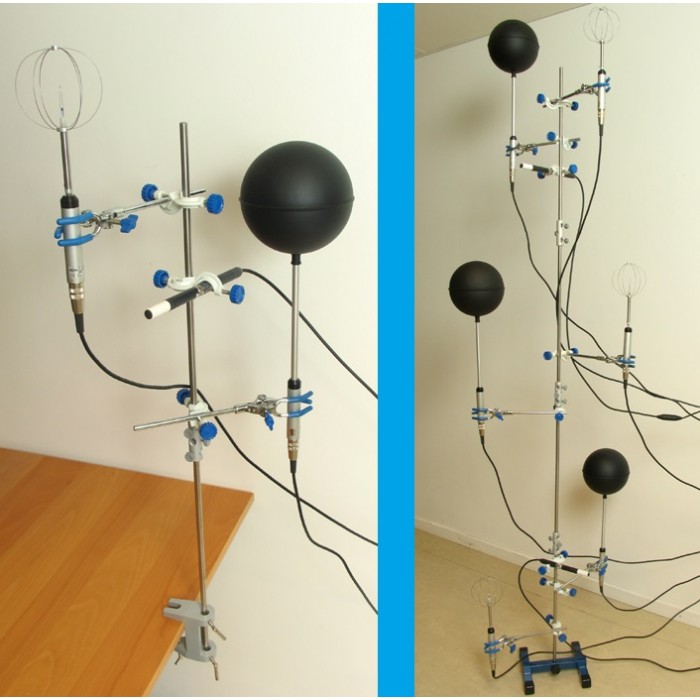

Configurazione sistema microclima Swema ISO 7730

• SwemaMultipoint - (763711) un programma per PC che raccoglie dati da un massimo di otto sensori. Il programma SwemaMultipoint per PC è stato sviluppato per l'uso in laboratorio e in interni per la registrazione dei dati di misurazione da diverse posizioni. SwemaMultipoint ha tre finestre separate: una per l'impostazione e l'archiviazione dei dati nei file, una per la presentazione dei dati nei grafici online e una finestra ISO 7730.
• Swema 03 o Swema 03+ - (767360/767361) Sensore omnidirezionale per velocità e temperatura dell'aria (Swema 03+ con funzione di misura "Pressione Barometrica" da 600 .... 1200hPa)
• Swema 05 - (767370) Sensore di temperatura a globo termometro
• HC2A-S - (859550) Sensore di umidità relativa e temperatura

Necessario anche:

• 2 cavi USB (767300) per Swema 03/03 +  Swema 05
• 1 x cavo USB (859466) per HC2A-S
• 3 cavi di prolunga USB 12 m opzionali (766220)
• Custodia sonde ISO 7730 (767961)

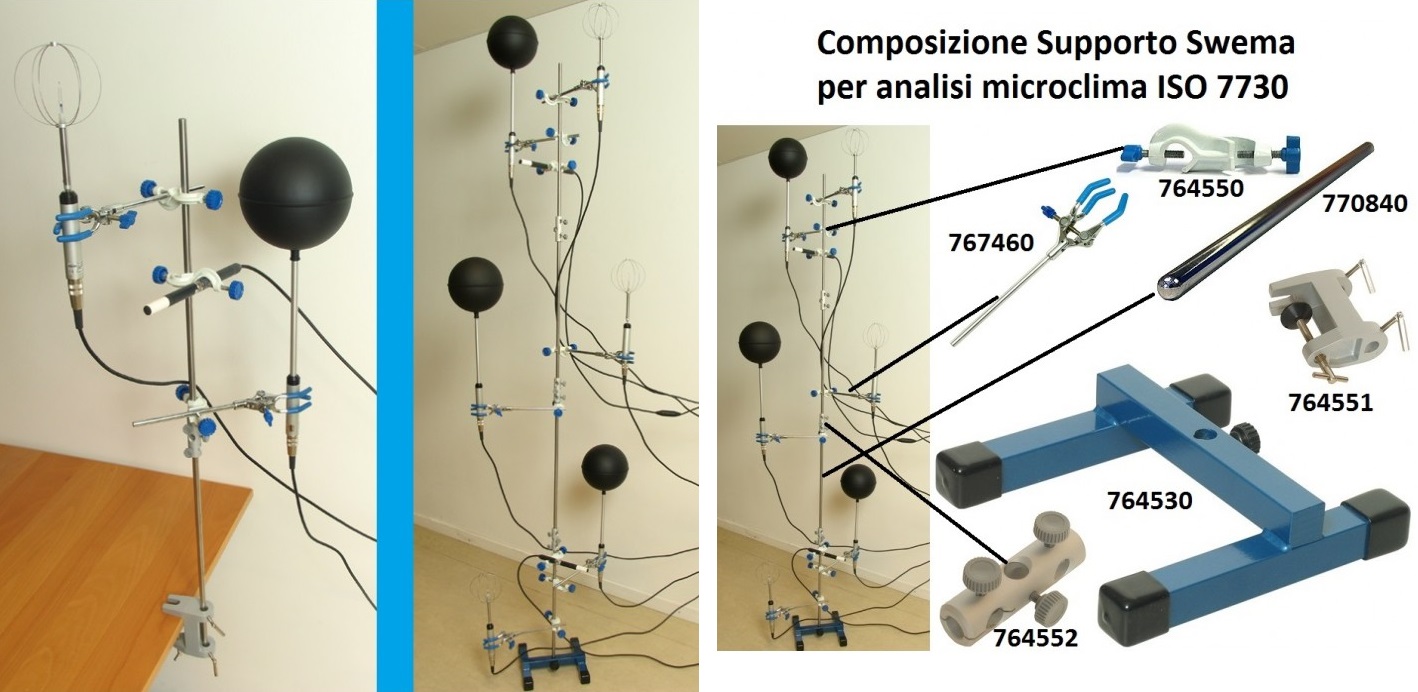

Opzioni del treppiede di sostegno sensori cosi configurato:

• 1 x Piedistallo (764530)
• Morsetto da tavolo (764551), in alternativa al piedistallo
• 1 x Asta (770840) L. 450mm per 10mm di diametro
• Maniche per prolungamento aste (764552), solo nel caso di aggiunta asta supplementare
• 3 x Morsetto aggancio pinza porta sonda (764550)
• 3 x Pinza porta sonda (767460)
