Introduzione ai sistemi di registrazione dati wireless

Un sistema di registrazione dati è un insieme di strumenti che permette di misurare e memorizzare i valori di determinate grandezze fisiche, per esempio temperatura, umidità, pressione, radiazione solare, etc.

Un sistema di registrazione dati è in generale composto da:

• Sensori: posizionati nei punti di misura, convertono i valori delle grandezze fisiche in segnali elettrici analogici o digitali.
• Sistema di acquisizione: legge e registra i segnali elettrici di uscita dei sensori. Se il sistema di acquisizione è digitale, i valori acquisiti vengono mantenuti nella memoria interna del sistema fino al riempimento della memoria stessa.

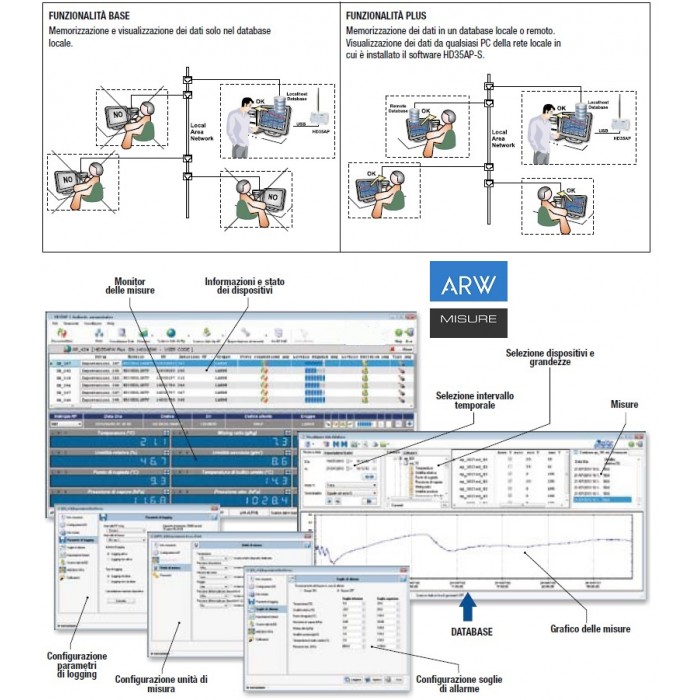

• PC: il trasferimento dei dati da un sistema di acquisizione digitale al PC permette di conservare i valori misurati anche dopo il riempimento della memoria interna del sistema di acquisizione. Il PC consente inoltre di elaborare e analizzare i valori acquisiti.

""Per maggiori innformazioni e scelta del prodotto si consiglia di scaricare il Depliant PDF Cliccando QUI'""

Vantaggi del collegamento wireless

• Installazione facile e veloce: non essendo necessaria la posa di cavi e canaline, un sistema wireless si installa molto più facilmente e velocemente di un sistema cablato, specialmente quando i componenti sono a molta distanza l’uno dall’altro.
• Riduzione dei costi di installazione: l’assenza di cavi permette un notevole risparmio nei costi del materiale e della manodopera.
• Flessibilità del sistema: l’assenza di collegamenti fissi tra le varie parti consente di spostare in qualsiasi momento senza problemi i componenti del sistema.
• Ridotta manutenzione: i cavi sono soggetti a deterioramento nel tempo, l’assenza di cavi riduce i costi di manutenzione del sistema.

Controindicazioni del collegamento wireless

Il funzionamento di un sistema wireless può risultare difficoltoso in ambienti con eccessive interferenze elettromagnetiche (nel qual caso un collegamento cablato schermato può risultare preferibile) o in zone particolarmente schermate che ostacolano la trasmissione radio tra le parti del sistema.

Scelta dell’unità base HD35AP…

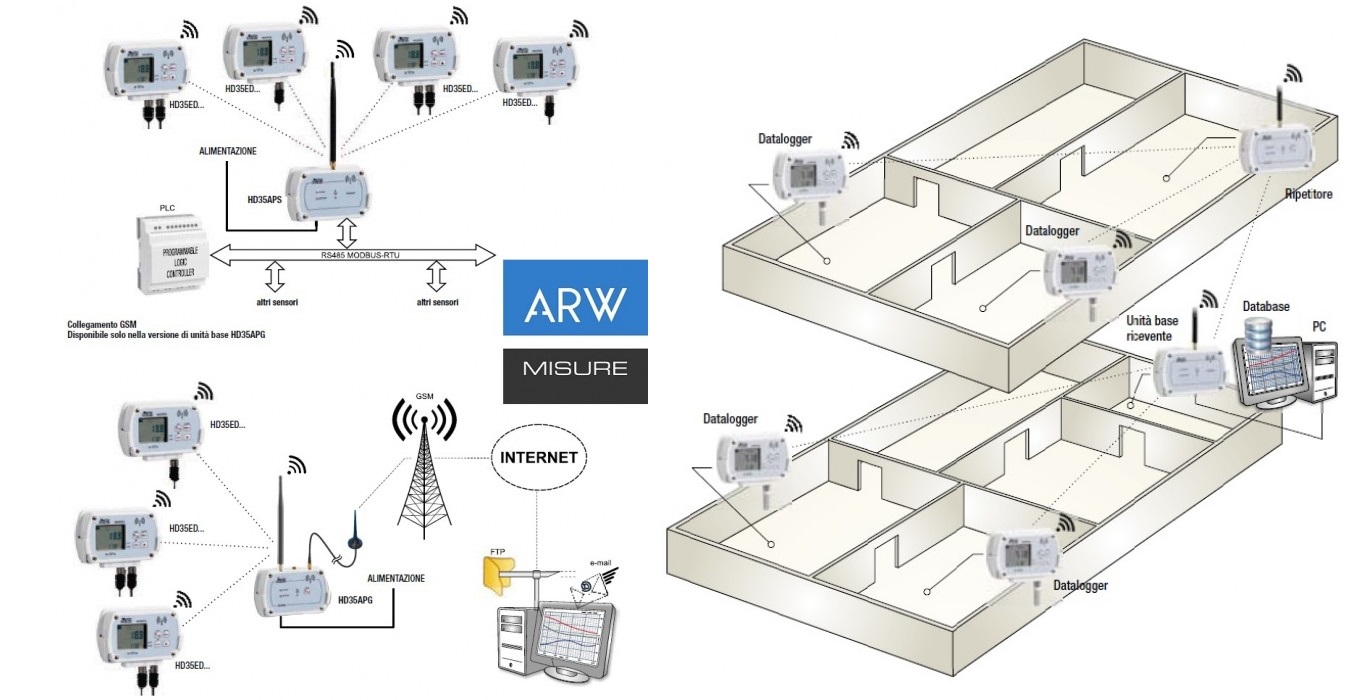

L’unità base HD35AP… è disponibile in varie versioni. La scelta dell’unità base è indipendente dal tipo di misure che si vuole realizzare, ma deve essere effettuata in base a come si vuole collegare l’unità al PC o PLC:

• Collegamento USB, disponibile in tutte le versioni HD35AP.... L’unità base deve essere installata in prossimità del PC e richiede alimentazione esterna mediante collegamento all’apposito alimentatore (opzionale) o alla porta USB del PC.
• Collegamento RS485 con protocollo MODBUS-RTU, disponibile in HD35APS. Questa versione è particolarmente adatta al collegamento a un PLC tramite una rete multi-punto RS485. Richiede alimentazione esterna mediante collegamento all’apposito alimentatore (opzionale).
• Collegamento ETHERNET, disponibile in HD35APW. Questa versione è adatta se è disponibile una rete locale cablata. Non è necessario installare l’unità vicino al PC, ma è sufficiente installarla in prossimità di un punto di accesso della rete locale. Richiede alimentazione esterna mediante collegamento all’apposito alimentatore (opzionale).
• Collegamento Wi-Fi, disponibile in HD35APW. Questa versione è adatta se è disponibile una rete locale senza fili. Richiede alimentazione esterna mediante collegamento all’apposito alimentatore (opzionale).
• Collegamento GSM, disponibile in HD35APG. Questa versione è adatta a funzionare anche in assenza di un collegamento al PC, potendo trasmettere i dati via e-mail o FTP tramite la rete GSM. È pertanto adatta al monitoraggio dati in installazioni non presidiate e in installazioni mobili (per esempio, trasporto merci). Richiede alimentazione esterna mediante collegamento all’apposito alimentatore (opzionale).

Scelta dei dispositivi HD35ED…

I dispositivi HD35ED… che acquisiscono le misure sono disponibili in molte versioni che si differenziano per il tipo di misure che possono realizzare. La scelta deve pertanto essere effettuata in base ai seguenti fattori:

• al tipo di grandezze che si vogliono misurare;
• alla necessità di avere sensori collegati via cavo allo strumento oppure sensori integrati nello strumento;
• alla necessità di avere o meno il display LCD nello strumento, per vedere le misure direttamente sul display dello strumento o configurare lo strumento tramite la tastiera frontale;
• al fatto che la zona di misura sia in un ambiente interno o esterno (per esempio, per la rilevazione di dati meteorologici in ambiente esterno, è conveniente scegliere un modello in contenitore a tenuta stagna con schermo di protezione dalle radiazioni solari).

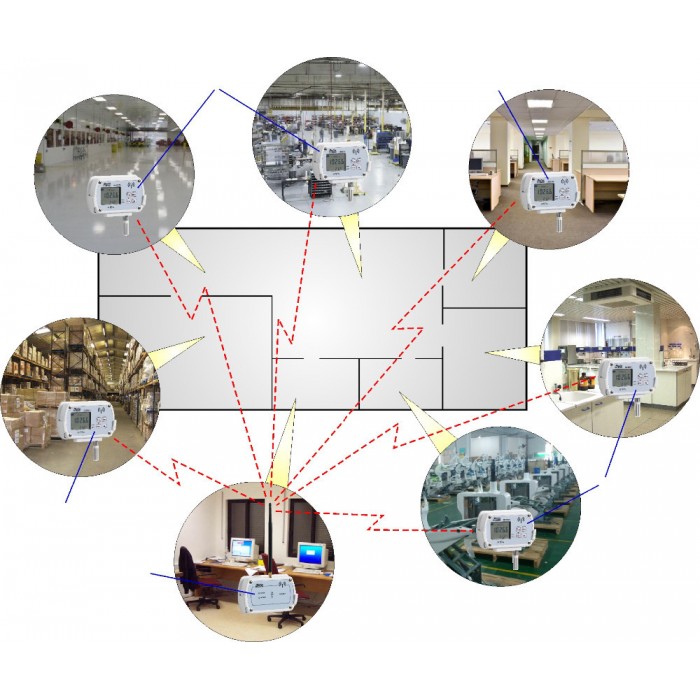

Il sistema di datalogging wireless permette di monitorare una molteplicità di grandezze fisiche nei più svariati campi di applicazione. Sono disponibili datalogger per il monitoraggio di:

• Temperatura
• Umidità
• Pressione Atmosferica e pressione differenziale
• Illuminamento (LUX)
• Irradiamento UVA,UVB e UVC
• Monossido di carbonio (CO)
• Biossido di carbonio (CO2)
• Radiazione solare
• Quantità di pioggia
• Velocità e direzione del vento
• Bagnatura fogliare
• Indice WBGT
• accellerazione

I modelli che misurano umidità relativa e temperatura calcolano grandezze di umidità derivate. Le grandezze calcolate dipendono dal modello e possono essere: temperatura del punto di rugiada, temperatura di bulbo umido, umidità assoluta, rapporto di mescolanza, pressione di vapore parziale.

Le sonde di misura esterne si collegano al datalogger tramite connettore M12 o morsetti a seconda del modello. Alcuni modelli dispongono di sensori integrati.

Tipici campi di applicazione del sistema di datalogging wireless sono:

• Settore alimentare (contenitori refrigerati, banchi frigo, celle frigorifere, produzione e trasporto di alimenti)
• Strutture sanitarie (conservazione farmaci, vaccini, sangue, monitoraggio incubatori e sale operatorie)
• Serre e coltivazioni agricole
• Analisi ambientali (qualità dell’aria, meteorologia e idrologia)
• Monitoraggio di pannelli fotovoltaici
• Sale museali e archivi documentali
• Trasporto di merci deperibili e fragili (monitoraggio degli urti subiti mediante misura dell’accelerazione)
• Condizionamento dell’aria
• Camere bianche
• Laboratori
• Processi industriali
• Edifici, uffici, scuole
