Idoneo per verifiche di inquinamento acustico in ambienti di lavoro " D.L. 81/2008, norma UNI 9432/2008 e Direttiva Europea 2003/10/CE."

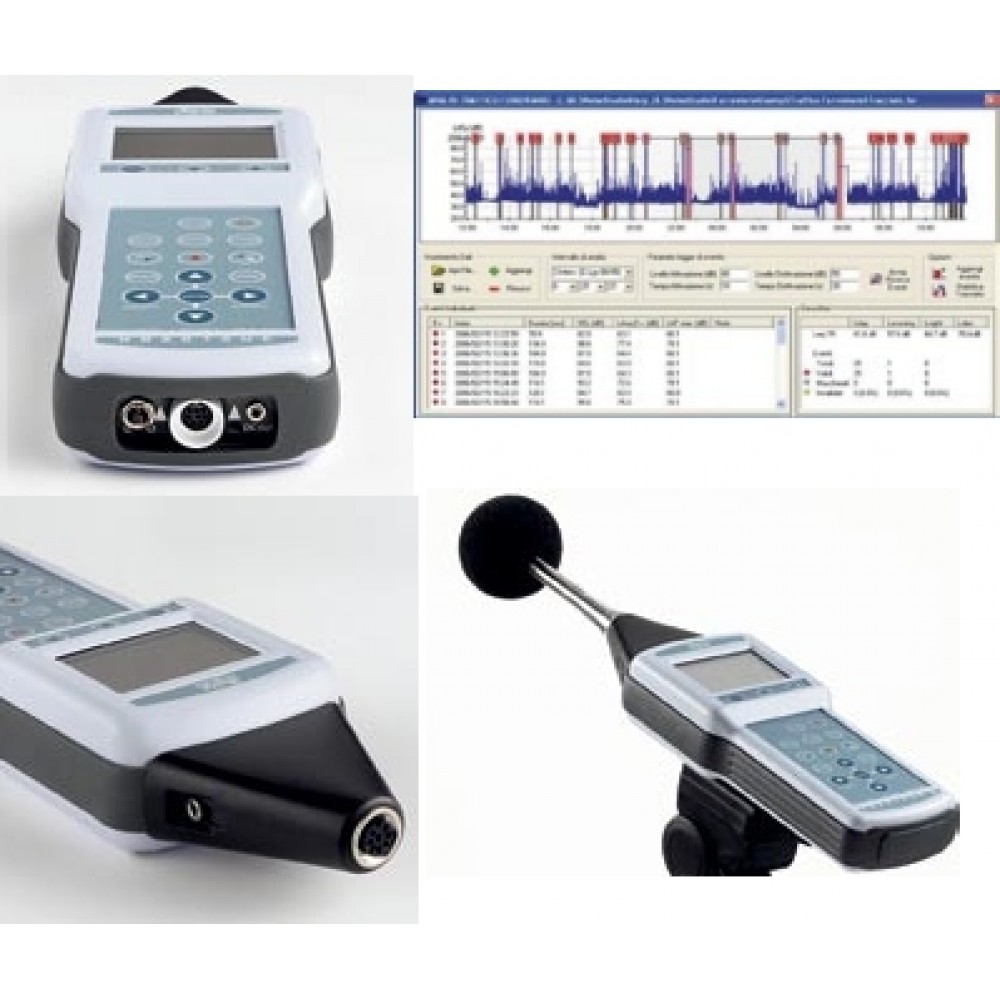

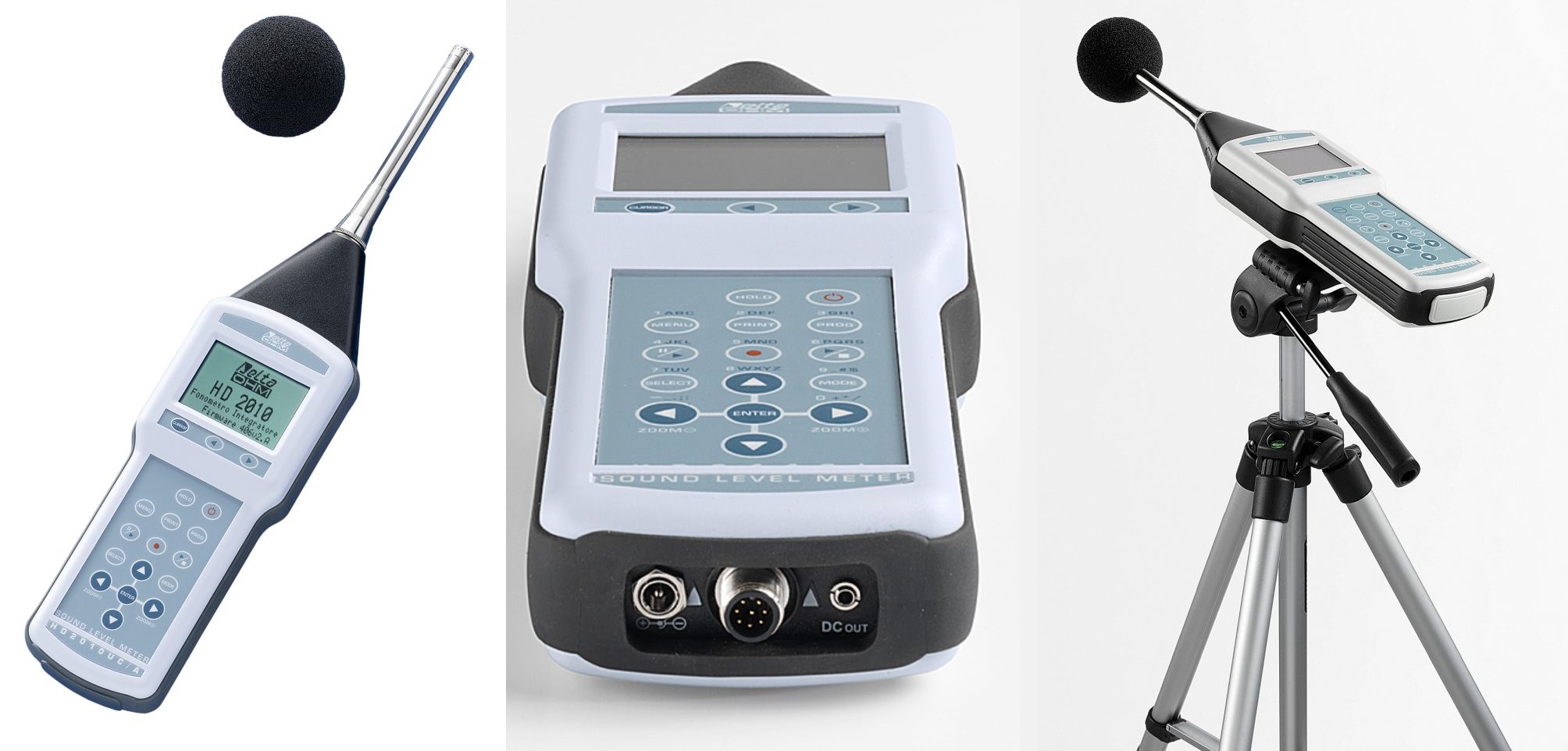

ll fonometro 2010UC è un fonometro integratore portatile in grado di effettuare analisi statistiche. Lo strumento è stato progettato coniugando economicità e semplicità di uso. Attenzione è stata dedicata alla possibilità di aggiornare lo strumento ed è possibile integrare, in qualunque momento, l’ARW-2010UC con opzioni in grado di estenderne le applicazioni. Il firmware è aggiornabile direttamente dall’utente utilizzando il programma Noise Studio fornito in dotazione.
Norme tecniche:
Fonometro classe 1 o 2 secondo IEC 61672-1 del 2002 (Certificato di conformità I.N.RI.M. n. 07-0124-02), IEC 60651 ed IEC 60804.
Applicazioni Fonometro ARW 2010UC - ARW 2010UC-A

Legislazione Italiana
Kit fonometro classe 1: include fonometro ARW-2010UC classe 1, preamplificatore HD2010PNE2, microfono per campo libero UC52/1, schermo antivento, cavo prolunga da 5m per microfono, cavo di connessione seriale USB, Programma per PC Noise Studio e manuale d’uso.

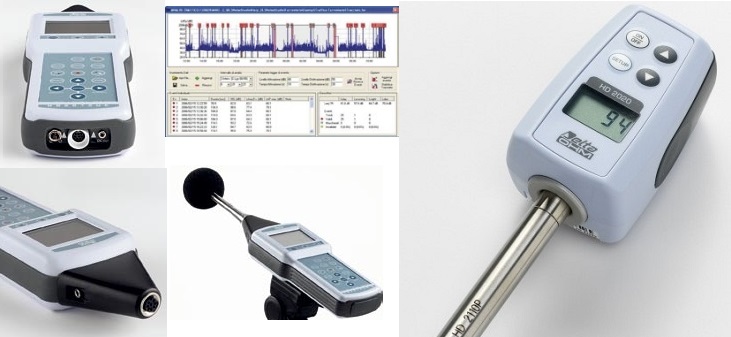

HD2020 (opzionale) Calibratore di livello sonoro classe 1 secondo IEC 60942:2003 con display LCD. Frequenza 1000 Hz, livelli 94 dB e 114 dB. Include il certificato di taratura ACCREDIA.
Con il fonometro ARW-2010UC è possibile misurare il livello sonoro programmando 3 parametri con la possibilità di scegliere liberamente le ponderazioni di frequenza e le costanti di tempo. E’ possibile misurare parametri come il Leq, il SEL ed i livelli sonori massimi e minimi con tempi di integrazione da 1 secondo fino a 99 ore. Nell’eventualità che un evento sonoro indesiderato produca un’indicazione di sovraccarico, o che semplicemente alteri il risultato di una integrazione, è sempre possibile escluderne il contributo utilizzando la versatile funzione di cancellazione dei dati. I livelli sonori misurati sono memorizzabili nell’ampia memoria permanente per potere essere trasferiti al PC con il programma Noise Studio in dotazione. Come analizzatore statistico l’ARW-2010UC (opzione 2010.2 “Data logger Avanzato”) campiona il segnale sonoro, con ponderazione di frequenza A e costante FAST, 8 volte al secondo e lo analizza in classi da 0.5dB. E’ possibile visualizzare fino a 3 livelli percentili da L1 ad L99. Con l’opzione “Analizzatore Avanzato” è possibile scegliere se campionare LFp, Leq o Lpk con ponderazioni A, C o Z (solo C e Z per Lpk).

L’uscita LINE non ponderata consente di registrare, per successive analisi, il campione sonoro su nastro o direttamente in un PC dotato di scheda di acquisizione.
L’alta velocità dell’interfaccia USB, combinata con la flessibilità dell’interfaccia RS232, permettono di effettuare trasferimenti rapidi di dati dal fonometro alla memoria di massa di un PC ma anche di controllare un modem o una stampante. Ad esempio, nel caso di registrazioni prolungate nel tempo, è possibile attivare la funzione “Monitor”. Questa funzione consente di trasmettere i dati visualizzati attraverso l’interfaccia seriale, registrandoli direttamente nella memoria del PC. Il fonometro può essere completamente controllato da un PC attraverso l’interfaccia seriale multi-standard (RS232 ed USB), utilizzando un apposito protocollo di comunicazione. Tramite l’interfaccia RS232 è possibile collegare il fonometro ad un PC anche mediante modem.
La calibrazione può essere effettuata sia utilizzando un calibratore acustico (conforme alla IEC 60942) che il generatore di riferimento incorporato. La calibrazione elettrica sfrutta uno speciale preamplificatore e verifica la sensibilità del canale di misura incluso il microfono. Un’area protetta nella memoria permanente, riservata alla calibrazione di fabbrica, viene utilizzata come riferimento nelle calibrazioni dell’utente, permettendo di tenere sotto controllo le derive strumentali ed impedendo di “scalibrare” lo strumento. La verifica della funzionalità del fonometro può essere effettuata direttamente dall’utente, sul campo, grazie ad un programma diagnostico.
Il fonometro ARW-2010UC è in grado di eseguire tutte le misure richieste dalla legislazione in merito alla protezione dei lavoratori dal rischio di esposizione al rumore (Decreto Legislativo n.81/2008). La selezione del dispositivo di protezione individuale si può effettuare mediante confronto dei livelli equivalenti ponderati A e C misurabili simultaneamente (metodo SNR).
Il fonometro HD2010UC di classe 1, con l’opzione “Data Logger Avanzato” è adatto ad effettuare monitoraggi del livello sonoro e mappature acustiche e, con l’opzione “Analizzatore Avanzato”, anche valutazioni di clima acustico con funzioni di cattura ed analisi di eventi sonori. Nella valutazione del rumore in ambiente aeroportuale, oppure del rumore ferroviario e stradale, il fonometro può essere utilizzato come registratore degli eventi sonori a più parametri, associando le caratteristiche di analizzatore statistico. Calibrazioni elettriche e test diagnostici possono essere effettuati a distanza, utilizzando le possibilità di controllo remoto.

|
Specifiche Tecniche Fonometro Integratore analizzatore HD 2010 UC-UCA |
|
| Norme | classe 1 o 2 gruppo X secondo IEC 61672:2002 e classe 1 secondo IEC 60651:2001 ed IEC 60804:2000 tipo 1 secondo ANSI S1.4-1983 ed S1.43-1997 |
| Microfono da ½" | UC52 a condensatore, pre-polarizzato, per campo libero. |
| Dinamica | 30 dBA ÷ 143 dB Peak |
| Campo lineare | 80 dB |

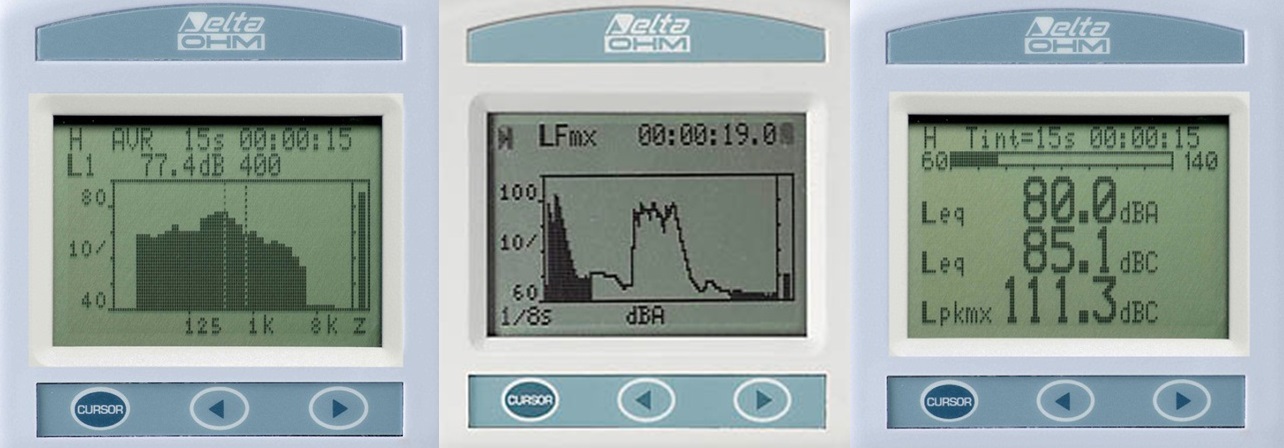

| Parametri acustici | Spl, Leq, SEL, LEP,d, Lmax, Lmin, Lpk, Dose, Ln |
| Ponderazioni di freq. | simultanee A, C, Z (solo C e Z per Lpk) |
| Ponderazioni temporali | simultanee FAST, SLOW, IMPULSE |
| Integrazione | da 1s a 99 ore con funzione di cancellazione (Back-Erase) |

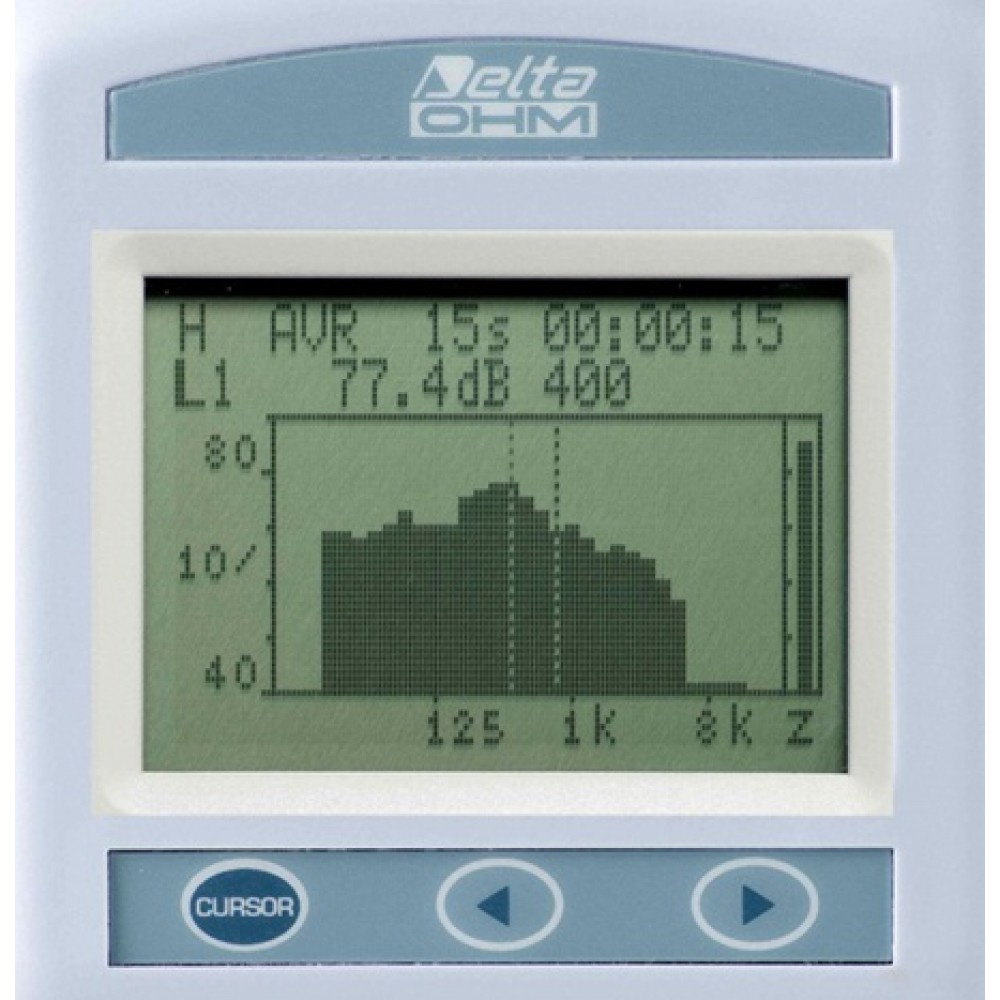

| Analisi Spettrale (Solo versione ARW 2010 UC-A) |
Filtri paralleli in tempo reale conformi alle specifiche di classe 1 della IEC61260
Modalità spettro mediato (AVR) - multispettro in modalità "Rapporti" |
| Analisi statistica | Visualizza fino a 3 livelli percentili da L1 ad L99 Calcolo della distribuzione di probabilità e dei livelli percentili da L1 ad L99 (Opzione 2 "Data logger" ed opzione 5 ìAnalizzatore Avanzato”)
|
| Analisi di eventi (Di serie per versione ARW 2010 UC-A / Opzional per ARW 2010 UC “Data Logger avanzato”) |
|
| Data logging profili (Opzione 2 “Data Logger”) | 1 profilo con campionamento programmabile da 1/8 s ad 1 ora e 3 profili con 2 campioni/secondo |
| Visualizzazione |
|
| Memoria | Interna pari a 4MB sufficiente per oltre 500 memorizzazioni. (1 profilo per 23 ore oppure più di 80 giorni memorizzando 3 parametri ogni minuto) ed è ulteriormente espandibile ad 8MB con l’opzione 0 “Espansione di memoria”. |
| Input/Output |
|
| Programmi a PC |
Noise Studio (in dotazione): interfaccia PC per scarico dati, setup e gestione fonometro. Moduli software di analisi OPZIONALI attivabili su licenza con chiave hardware:
|
| Condizioni operative | Funzionamento ‑ 10÷50°C, 25÷90%RH (in assenza di condensa), 65÷108kPa. Grado di protezione: IP64 |
| Alimentazione | 4 batterie tipo AA alcaline o ricaricabili NiMH oppure esterna 9÷12Vdc 300mA |
| Dimensioni e peso | 445x100x50mm completo di preamplificatore, 740g (con batterie). |
OPTIONAL

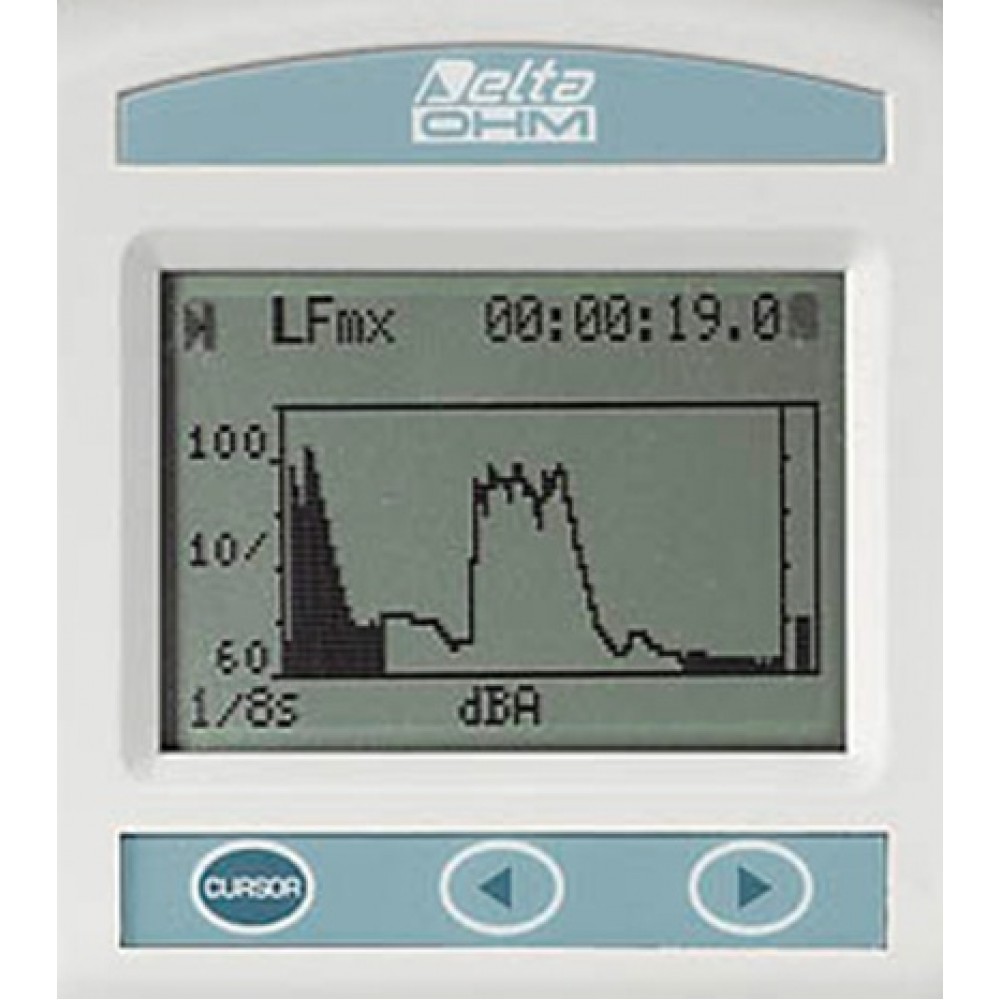

Opzione 2010.02 “Data Logger Avanzato” (Di serie per versione ARW 2010 UC-A / Opzional per ARW 2010 UC “Data Logger avanzato”)
Visualizzazione e memorizzazione del profilo del livello sonoro ponderato A con costante di tempo FAST, campionato 8 volte al secondo. Memorizzazione dei profili di 3 parametri programmabili, campionati 2 volte al secondo. Per i monitoraggi del livello sonoro è possibile memorizzare 3 parametri programmabili ad intervalli da 1 secondo fino ad 1 ora. Con questa modalità di registrazione è possibile memorizzare 3 parametri ad intervalli di 1 minuto per oltre 80 giorni con la memoria in dotazione. L’opzione “Data Logger” trasforma il fonometro HD 2010UC in un registratore di livello sonoro in grado di memorizzare il profilo di 4 parametri per oltre 23 ore. L’identificazione di eventi impulsivi è agevole, grazie alla possibilità di analizzare simultaneamente i profili del livello sonoro con costanti FAST, SLOW ed IMPULSE. Nella valutazione del rumore in ambiente aeroportuale, oppure del rumore ferroviario e stradale, il fonometro può essere utilizzato come registratore degli eventi sonori a più parametri, sfruttando le caratteristiche di analizzatore statistico oppure la possibilità di registrare simultaneamente il profilo del livello con costante FAST e del livello di esposizione sonora.
Questa opzione completa le funzioni di analizzatore di livello sonoro con le seguenti funzioni:

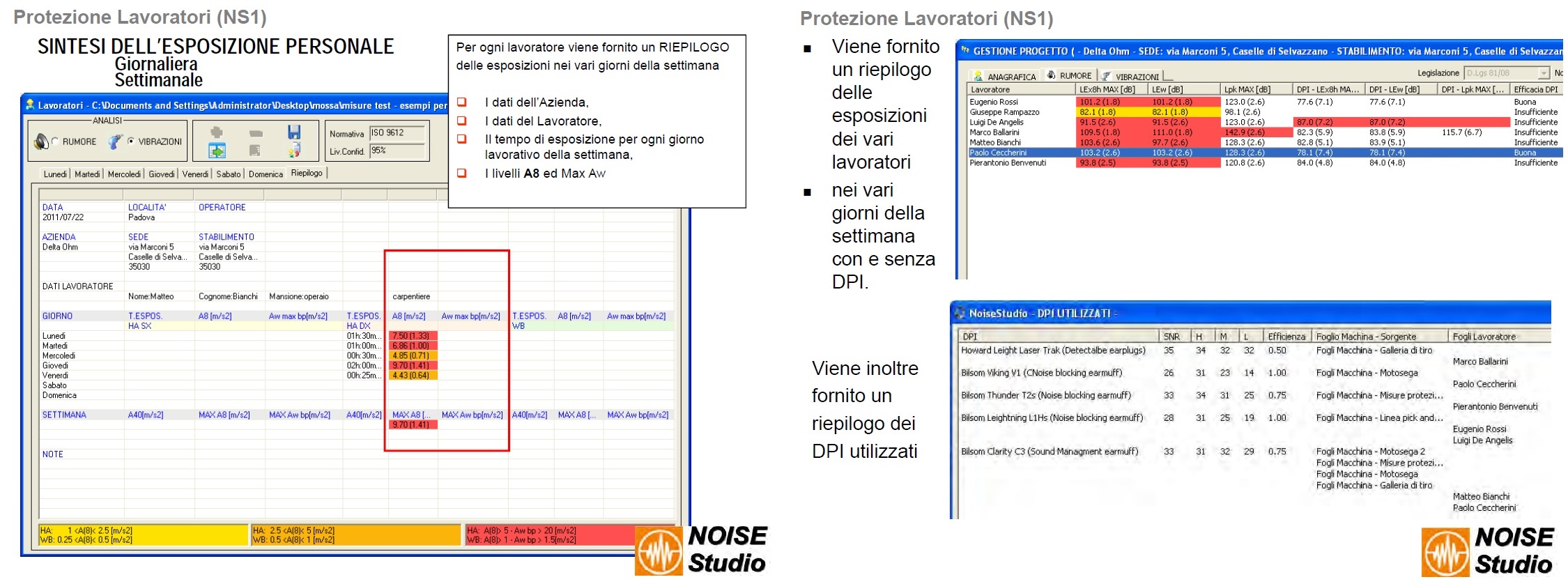

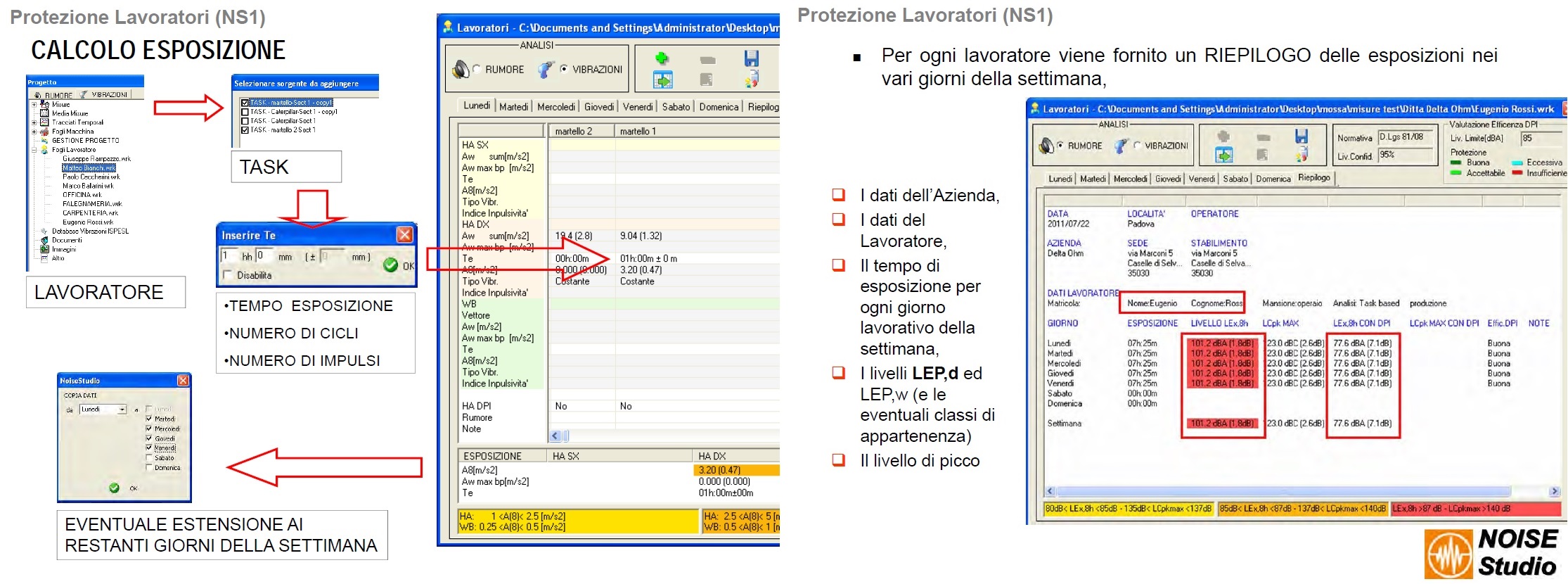

Noise Studio: modulo NS1 “Protezione Lavoratori” (attivabile su licenza opzionale)
"CLICCA QUI PER SCARICARE IL FILE DESCRITTIVO"
Questo modulo applicativo analizza il rumore in ambiente di lavoro secondo il D.L. 81/2008, le direttive europee 2003/10/CE e 2002/10/CE, la norma UNI 9432:2008 e la ISO9612/11. I dati dei rilievi fonometrici effettuati in ambiente di lavoro vengono organizzati in un progetto dove possono essere elaborati secondo le prescrizioni della normativa vigente. Le informazioni sulla società, l’elenco dei lavoratori, le fonti di vibrazioni o rumore sono organizzate in un database. Oltre a calcolare l’esposizione al rumore dei lavoratori il programma permette di valutare l’efficacia dei dispositivi di protezione individuale con i metodo SNR, HML e OBM (il metodo applicato dipende dalla presenza o meno degli spettri a bande d’ottava nei dati acquisiti). In base alla norma UNI 9432 del 2011 il programma calcola inoltre l’indice di impulsività di una macchina. Il software crea report completi per i singoli lavoratori della società. I report possono essere stampati o esportati direttamente.
