Il rilevatore di campi elettromagnetici ARW-3DL è uno strumento con ampio display grafico touch screen a colori, memoria virtualmente infinita ed una straordinaria capacità di autonomia di oltre 24 ore. Esso incorpora una struttura compatta e leggera ed è stato realizzato per analizzare le caratteristiche del campo elettrico e dell’induzione magnetica direttamente da bordo strumento.

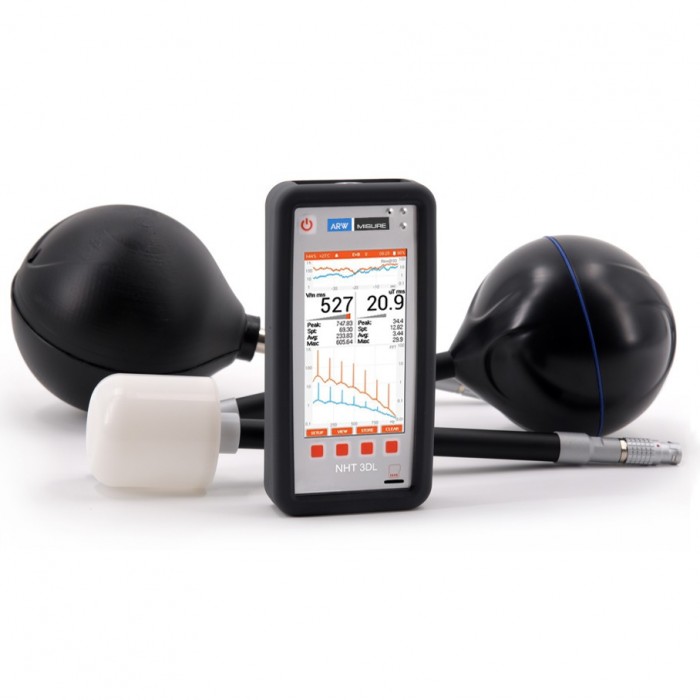

Misuratore di campi elettromagnetici professionale ARW-3DL
Codice Prodotto: ARW-3DL
Disponibilità: In Stock
  • Ampio display a colori touch screen per una lettura chiara dei parametri e comoda navigazione nelle funzioni di settaggio e misura.
  • Memoria virtualmente infinita grazie alla memory Card ed un'autonomia straordinaria di oltre 24 ore.
  • Dotato del metodo di funzionamento a banda larga con possibilità di demodulare e ricostruire segnali impulsivi Radar con Tau fino a 500 ns.
  • Visualizzazione simultanea dei parametri di campo elettrico e induzione magnetica. Entrambi con banda passante di 1Mhz.
  • Possibilità di misura da remoto tramite connessioni via fibra ottica o wireless (Wi-Fi).
* Selezione Articoli:

Ulteriori informazioni

Misuratore di campi elettromagnetici professionale ARW-3DL

L’ARW-3DL è un analizzatore di ultima generazione progettato per misure in campo elettromagnetico , il nuovo strumento di riferimento per la direttiva 2013/35/EU. Strumento potente, leggero, compatto, con un’autonomia operativa di oltre 24 ore e un’interfaccia operatore basata su ampio display a colori touch screen ad alta risoluzione. L’interfaccia operatore può essere controllata tramite remoto grazie alla connessione Wi-Fi con visualizzazione suoi dispositivi con sistemi operativi Windows (PC, tablet) e Android (Smartphone).

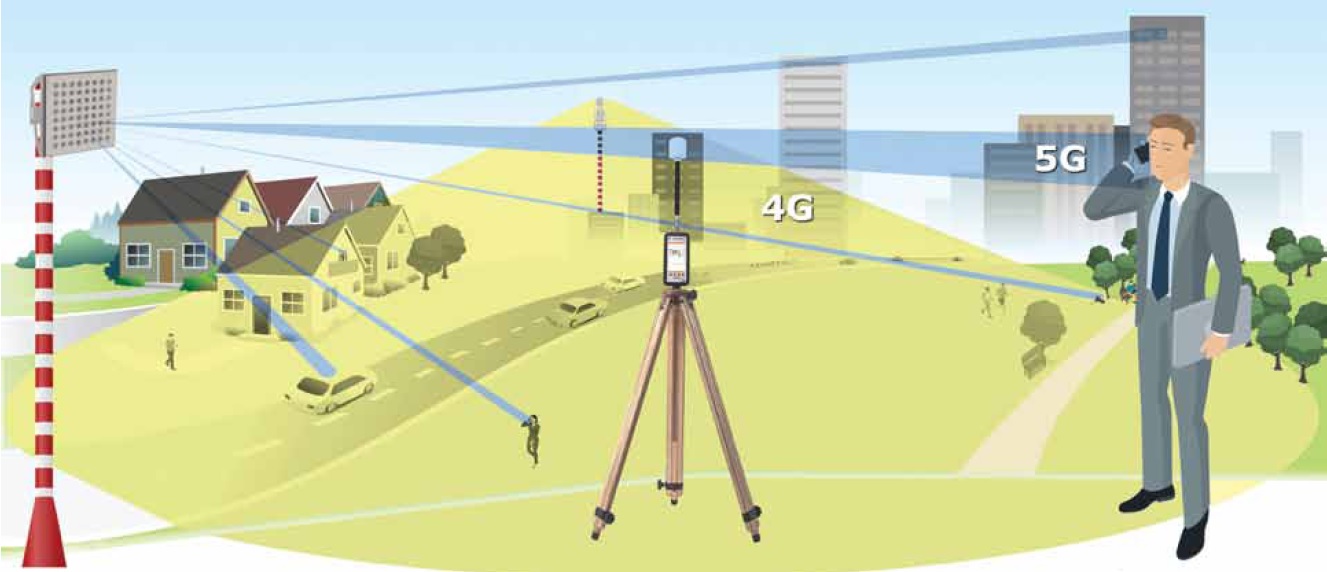

Con la modalità di funzionamento a larga banda, da 100kHz a 40GHz, l’ARW-3DL può rimodulare e ricostruire segnali impulsivi radar con durata (tau) fino a 500 ns. Questa procedura è stata studiata appositamente per la misurazione delle sorgenti radar, inoltre l’elevata velocità di campionamento rende lo strumento ARW-3DL già pronto per la misura delle reti 5G.

Visualizzazione simultanea del campo elettrico e dell’induzione magnetica, la banda passante per entrambe le modalità è 1 MHz. Questo consente di analizzare e memorizzare forme d’onda complesse con caratteristiche transitorie/impulsive.

In conformità con la Direttiva 2013/35/EU ed al relativo D.Lgs.159-2016 il misuratore ARW-3DL effettua la misura a picco ponderato (WP10), è dotato di una sezione per l’analisi dei segnali complessi composta da un analizzatore FFT e da un oscilloscopio completo di trigger 5G e marker.

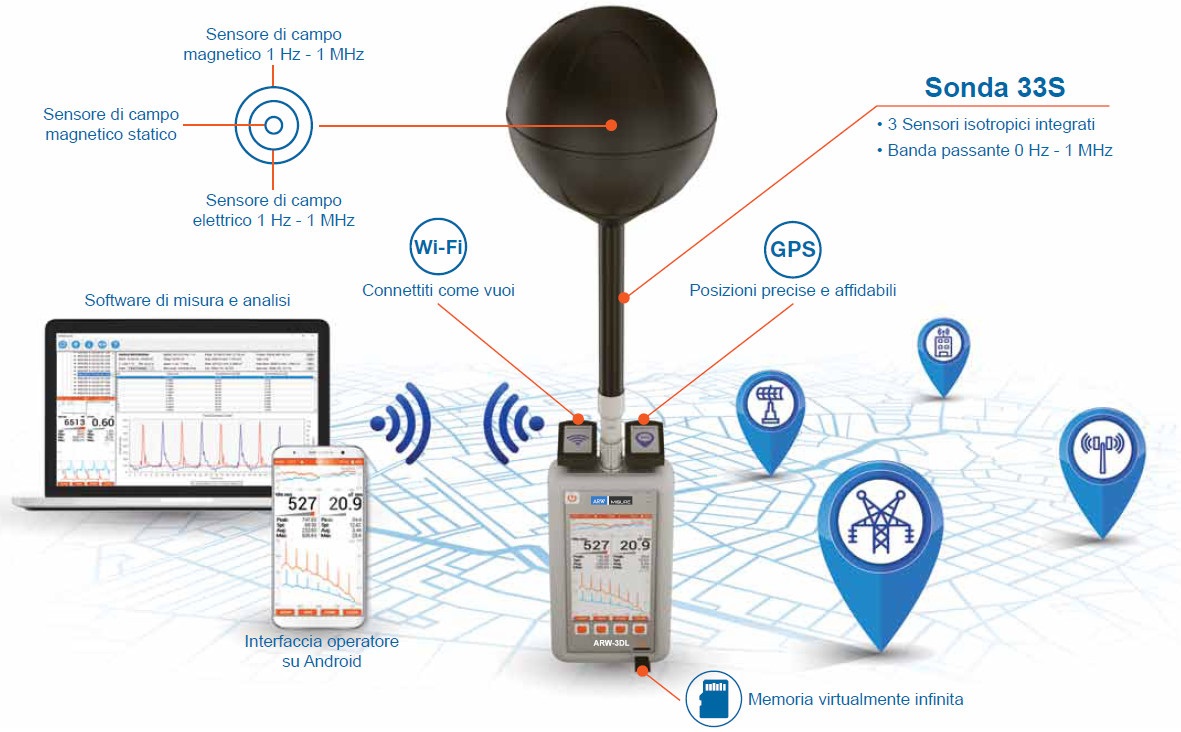

Caratteristiche principali Analizzatore professionale ARW-3DL

  • Ampio display grafico a colori con comoda navigazione delle funzioni di settaggio e misure con richiamo a video delle misure in formato grafico e numerico.
  • Memoria virtualmente infinita grazie alla memory card dove è possibile effettuare la registrazione di andamenti a forte massa di memoria.
  • Lo strumento possiede una straordinaria capacità energetica con oltre 24 ore di autonomia di misura.
  • Visualizzazione simultanea dei parametri di campo elettrico e induzione magnetica (menù modalità combinata) con banda passante per entrambe di 1 Mhz.
  • Metodo di funzionamento a banda larga con sonde RF da 100kHz a 40GHz dove l’analizzatore ARW-3DL può demodulare e ricostruire segnali impulsivi radar con durata (tau) fino a 500 ns.
  • Secondo la direttiva 2013/35/EU il misuratore effettua in tempo reale la misura di picco ponderato (W10) dall’attuale limite di 400 kHz a 1 MHz

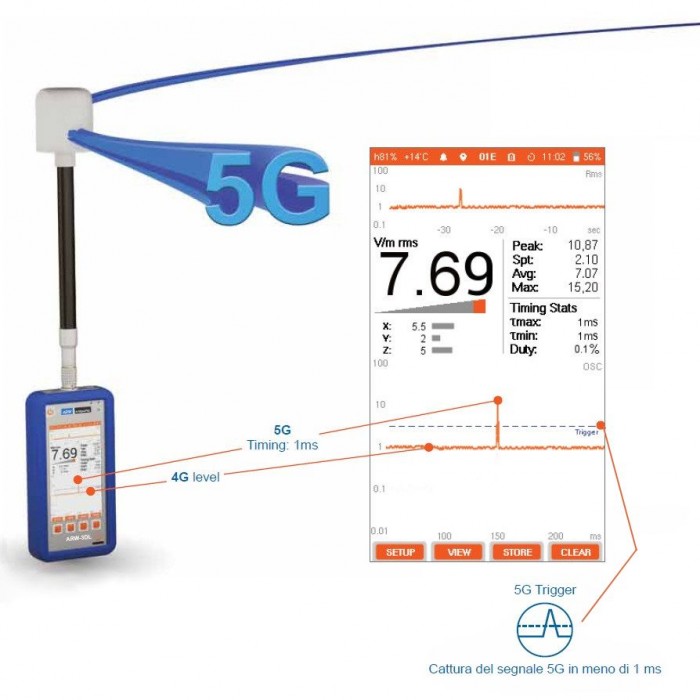

  • Pronto per la misura della rete 5G grazie alla funzione Trigger 5G che gli consente di catturare eventi fino a 100 microsecondi.
  • Funzione Zoom
  • Con la modalità oscilloscopio lo strumento visualizza frame temporali ad alta definizione con funzione di trigger manuale e marker Ampiezza/Tempo.
  • Elevata protezione da qualsiasi condizione metereologica grazie all’apposita custodia con protezione IP67.
  • Dotato di sensore di temperatura ed umidità relativa ambientale integrati.
  • L’ARW-3DL offre la possibilità di essere gestito da remoto tramite le connessioni via fibra ottica o wireless (Wi-Fi) con interfaccia visualizzabile su dispositivi con sistemi operativi Windows (PC, tablet) e Android (smartphone).



Applicazioni dell'analizzatore di campi elettromagnetici ARW-3DL

I campi applicativi principali dell’analizzatore ARW-3DL sono tutte le misure legate al controllo dei campi elettromagnetici, al settore delle telecomunicazioni, a quello della trazione elettrica automotive/ferroviario, al settore della medicina diagnostica o qualunque altra attività attività industriale normata.





Specifiche tecniche Analizzatore campi elettromagnetici ARW-3DL



Sonde

Gamma di frequenza

Modalità selettiva: DC – 1 MHz

Modalità larga banda: 100 kHz – 40 GHz

Interfaccia operatore

Display grafico

4.3” TFT, 272 x 480 pixel , 262K colori

Retroilluminazione

LED, regolazione intensità automatica o manuale, leggibile al sole

Dispositivi di ingresso

Touch Screen Resistivo e pulsanti a membrana

Funzioni di misura

Unità di misura

V/m, kV/m, A/m, W/m2, mW/cm2, uW/cm2, uT, mT, Gauss, % (dipendenti dalla sonda)

Gamma di misura a schermo

Da 0,00001 a 999’999 (dipendenti dalla sonda e dalla unità selezionata)

Periodo di aggiornamento

4 volte al secondo

Tipi di risultato

Valore istantaneo r.m.s. e di picco, isotropico e singole componenti assiali

Media temporale

Media r.m.s. a finestra mobile impostabile da 1 sec a 24 ore

Media Spaziale

Media dei punti memorizzati tramite single acquisizioni

Indici ponderati

Visualizzazione del valore istantaneo r.m.s. e del valore dell’indice ponderato massimo.

Max Hold

Picco ponderato calcolato secondo i livelli limite previsti dalle linee guida Icnirp’98 per la popolazione, Icnirp’10 per gli ambienti lavorativi, e dalla direttiva 2013/35/EU per i livelli inferiore, superiore, localizzato; principali standard internazionali.

Modalità combinata

Visualizzazione simultanea dei valori elettrico e magnetico (sonde Serie 33)

Misure Timing

Misura di larghezza minima (fino a 500 ns) e massima degli impulsi e calcolo del PRF e del Duty - Cycle

Funzioni grafiche

Data Logger

Grafico dell’andamento del tempo dei valori misurati, a scelta tra: istantaneo r.m.s. o di picco, media temporale, indice ponderato, valore di una componente della FFT a una determinata frequenza selezionabile. La lunghezza della finestra può essere impostata da 1 minuto a 48 ore.

FFT (modalità selettiva)

FFT con 1000 punti grafici nello span selezionato (1/10/100/1000kHz)

Oscilloscopio

Tracciato ad alta risoluzione dell’andamento del segnale nel dominio del tempo

Marker

Marcatori grafici con lettura del valore selezionato

Trigger

Soglia programmabile di superamento del valore istantaneo r.m.s. di picco o dell’indice ponderato.

Acquisizioni

Acquisizioni misure singole / continue

Salvataggio di tutti i dati presentati dallo strumento, con intervallo impostabile, tra una memorizzazione e la successiva, da 0,25 a 60 secondi

Memoria acquisizioni

Memory Card estraibile; con la memoria in dotazione è possibile memorizzare oltre 1

milione di misure in modalità di acquisizione, o oltre 200 secondi in modalità ad alta

risoluzione

Specifiche generali

Autonomia batterie

24 ore (retroilluminazione e accessori esterni disattivati)

Tempo di ricarica

3,5 ore

Sensori integrati

Sensore di umidità (accuratezza ±2%) e temperatura (accuratezza ±0,2°C)

Interfaccia

USB

Temperatura operativa

Da -10°C a +50°C

Temperatura di immagazzinamento

Da -20 a +70°C

Umidità

dal 5 al 90 % senza condensa

Dimensioni (h x w x d)

170 x 85 x 31 mm

Peso Paese di origine

650 g (incluse batterie, senza sonda)

Accessori

Kit di fornitura

Corpo strumento, caricabatterie, cavo USB di collegamento, guscio protettivo in silicone, valigia con protezione di grado IP 67, software applicativo, manuale d’uso in formato elettronico, certificato ISO 9001÷2015 Standard IEEE 1309-2013.

Accessori opzionali

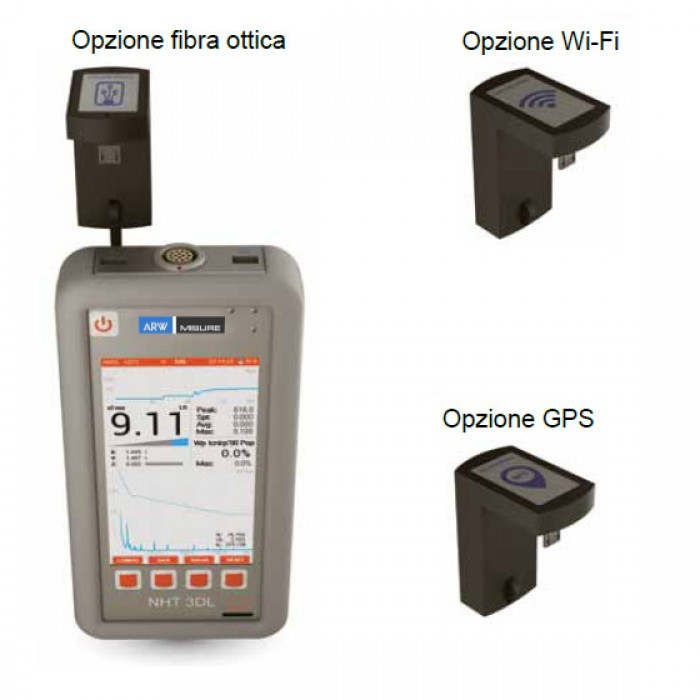

Modulo GPS, modulo Wi-Fi, Modulo fibra ottica, Power Bank, certificato accreditato ISO17025





Kit per le misure professionali in campo eletromagnetico

Soluzione più avanzata ideale per le misure in conformità DL81-08 Ambienti di lavoro e ambienti di vita:

  • ARW-3DL

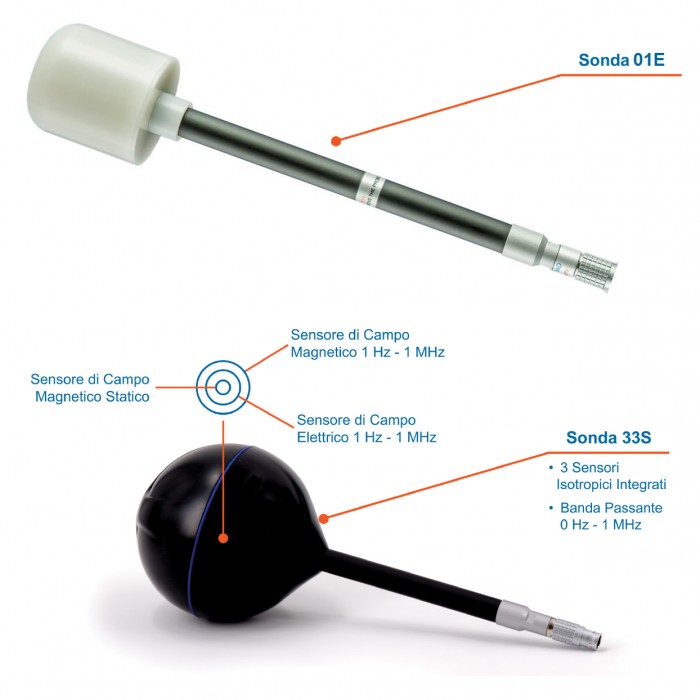

  • Sonda 33S (BF da DC a 1MHz campo B/E)
  • Sonda 01E (AF da 100KHz a 6,5GHz campo E)
  • Valigia HPRC
  • Trepiede

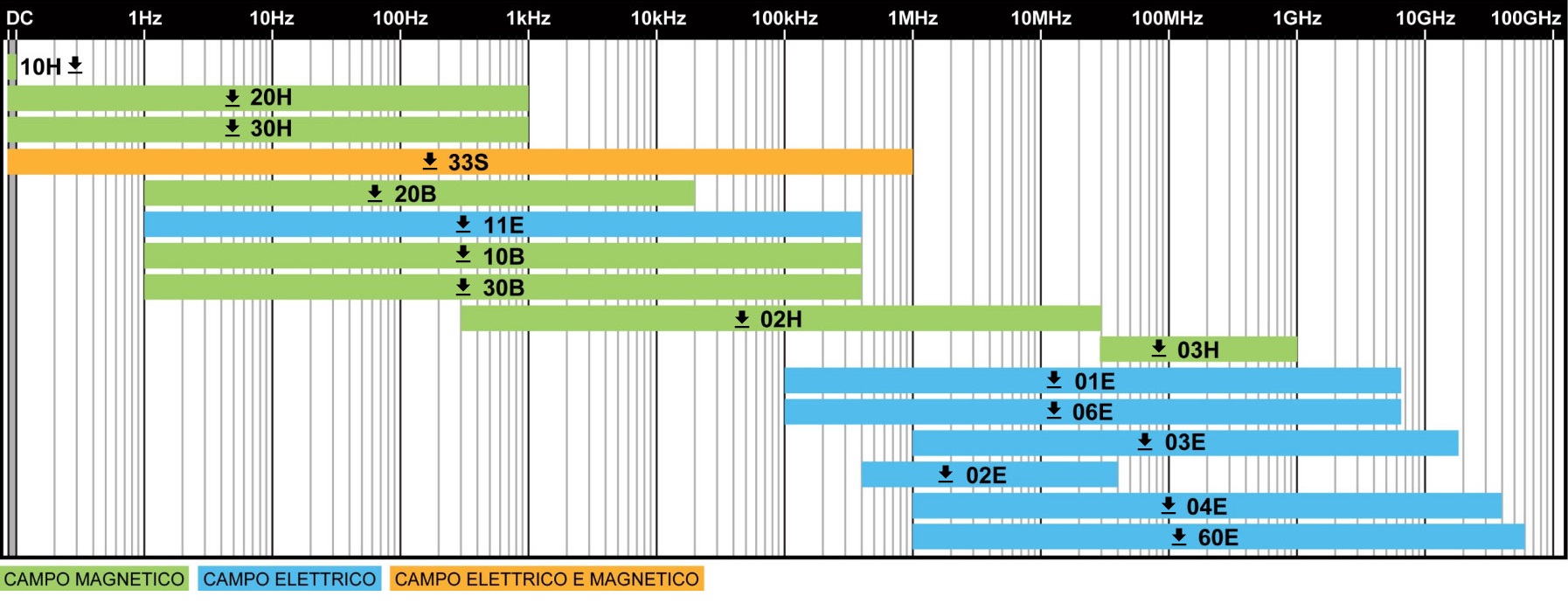

ILLUSTRAZONE CARATTERISTICHE SONDE (Standard e Opzionali)



MODELLO

CAMPO MISURATO

FREQUENZA

LIVELLI

03H

CAMPO H

30 MHz ÷ 1HGz

0.01 ÷ 10 A/m

10H

CAMPO B

CAMPO MAGNETICO STATICO

1 µT ÷ 5 mT

20H

CAMPO B

0 Hz ÷ 1000 Hz

1 µT ÷ 15 T

30H

CAMPO B

0 Hz ÷ 1000 Hz

200 µT ÷ 600 mT



33S

CAMPO B

1 Hz ÷ 1 MHz

1 V/m ÷ 100 kV/m

CAMPO B

1 Hz ÷ 1 MHz

150 nT ÷ 15 mT

CAMPO B

CAMPO MAGNETICO STATICO

5 µT ÷ 60 mT

20B

CAMPO B

1Hz ÷ 20 kHz

300 nT ÷ 16 mT

11E

CAMPO B

1Hz ÷ 400 kHz

20 V/m ÷ 20 kV/m

10B

CAMPO B

1Hz ÷ 400 kHz

0.1 µT ÷ 1 mT

30B

CAMPO B

1Hz ÷ 400 kHz

1 µT ÷ 15 T

02H

CAMPO H

300 kHz ÷ 30 MHz

0.016 µT ÷ 16 A/m

01E

CAMPO E

100 kHz ÷ 6.5 GHz

0.2 ÷ 350 V/m

03E

CAMPO E

100 kHz ÷ 18 GHz

0.8 ÷ 340 V/m

06E

CAMPO E

100 kHz ÷ 6.5 GHz

0.35 ÷ 650 V/m

02E

CAMPO E

400 kHz ÷ 40 MHz

2 ÷ 800 V/m

04E

CAMPO E

3 MHz ÷ 40 GHz

0.5 ÷ 350 V/m

60E

CAMPO E

1 MHz ÷ 60 GHz

0.5 ÷ 350 V/m
