Vibrometro ARW-2070 Manobraccio Corpo intero HA&WB Kit completo

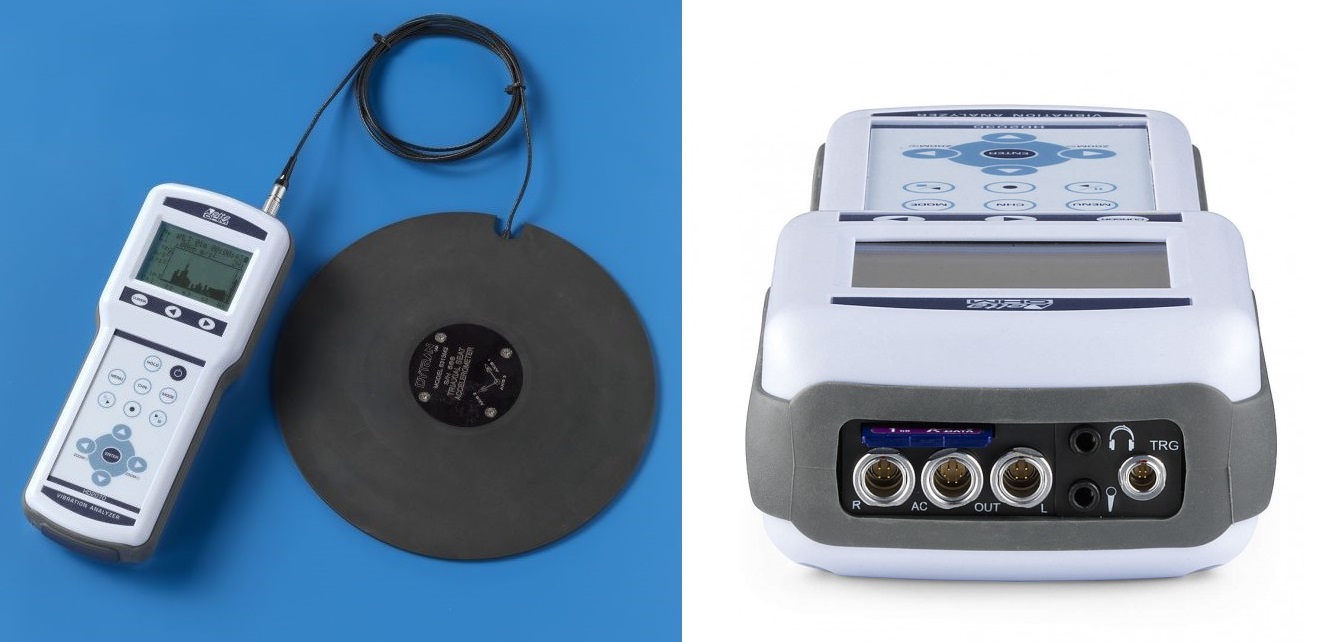

Analizzatore di Vibrazioni a Tre Canali ARW-2070

L’analizzatore di vibrazioni triassiale ARW-2070 è in grado di eseguire tutte le misure richieste dalla legislazione in merito alla protezione dei lavoratori dal rischio di esposizione alle vibrazioni meccaniche (Decreto Legislativo 19 agosto 2005 N.187). La scelta di effettuare misure mano-braccio (HA) o corpo intero (WB e BV).

Caratteristiche principali Vibrometro ARW-2070

• Filtri d’ottava e terzi d’ottava (opzione ARW-2070.O1) conformi alle specifiche di classe 1 della norma IEC 61260.
• Rileva accelerazioni su tre assi per mezzo di accelerometri con elettronica di amplificazione integrata (IEPE o di tipo equivalente). È possibile collegare tre accelerometri singolo asse o un accelerometro tri-assiale. Il collegamento a bassa impedenza e basso rumore evita disturbi e interferenze elettromagnetiche.
• Effettua le elaborazioni simultaneamente sui tre assi, calcolando le accelerazioni ponderate e, con l’opzione ARW-2070.O1, gli spettri per banda d’ottava o di terzo d’ottava. Visualizza l’accelerazione, la velocità o lo spostamento per ciascuna banda di frequenza. Le ponderazioni di frequenza sono scelte liberamente in funzione dell’applicazione specifica.
• Oltre ai valori di accelerazione istantanea e media, l’analizzatore elabora i livelli di picco, la dose di vibrazione (VDV), i fattori di cresta e l’analisi statistica (opzione ARW-2070.O2).
• Come analizzatore statistico (opzione ARW-2070.O2) calcola la distribuzione di probabilità in classi da 1dB. Sono disponibili il grafico della distribuzione di probabilità e quello con i livelli percentili da L1 ad L99.
• La funzione di data logging memorizza profili multipli e spettri utilizzando sia la memoria interna da 8MB che una memory card (MMC o SD fino a 2GB). Ciascuna registrazione può essere documentata con un commento vocale. Inoltre, l'ARW-2070 può essere utilizzato come un registratore audio, quale ulteriore possibilità di documentare le misure.
• Con l’opzione ARW-2070.O3 è possibile aggiungere ai profili anche i segnali forniti dagli accelerometri, registrando direttamente i campioni digitali. Durante l’analisi dei dati memorizzati, risulta utile esaminare.

Applicazioni Analizzatore di vibrazioni ARW-2070

L’analizzatore ARW-2070 è in grado di eseguire tutte le misure richieste dalla legislazione in merito alla protezione dei lavoratori dal rischio di esposizione alle vibrazioni meccaniche (Decreto Legislativo 19 agosto 2005 N.187). La scelta di effettuare misure mano-braccio (HA) o corpo intero (WB e BV) modifica l’estensione in frequenza dell’analisi spettrale disponibile con l’opzione ARW-2070.O1. Per le misure mano-braccio il campo si estende da 3.15Hz a 3.15kHz (da 4Hz a 2kHz per lo spettro per bande d’ottava), mentre per le misure sul corpo intero il campo delle frequenze centrali è spostato verso le basse frequenze, da 0.5Hz a 315Hz (da 0.5Hz a 250Hz per lo spettro per bande d’ottava).

L’ARW2070 è adatto per la valutazione dell’esposizione dei lavoratori alle vibrazioni e del rischio di lesioni nei seguenti casi:

• vibrazioni trasmesse al sistema mano-braccio attraverso utensili vibranti o oggetti sottoposti a vibrazioni o impatti,

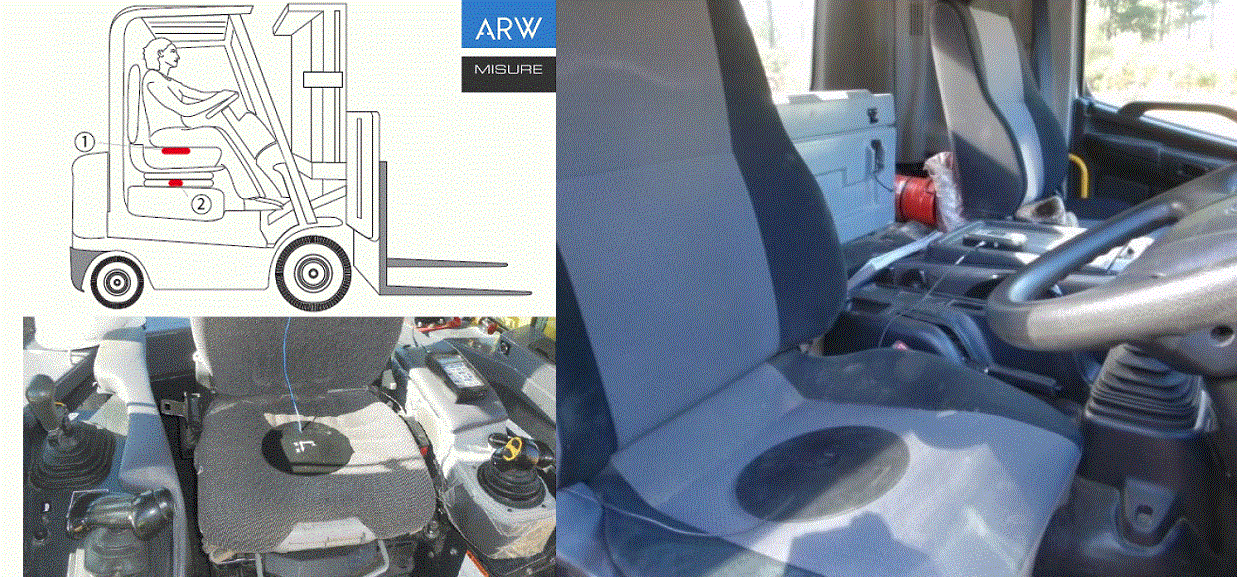

• vibrazioni trasmesse al corpo intero attraverso il sedile di guida di veicoli,
• vibrazioni trasmesse al corpo intero in stazioni di lavoro,
• vibrazioni trasmesse al corpo intero da edifici sottoposti a vibrazioni o impatti.

Il kit include:

• ARW-2070: Analizzatore di vibrazioni su tre assi con data logger e memorizzazione di commenti vocali. Include:

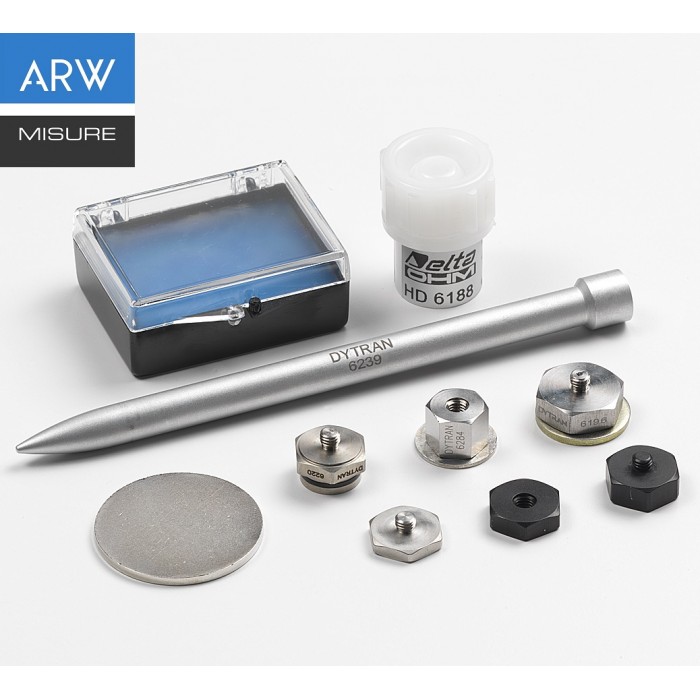

• Grasso al silicone (ARW-6188), cera (ARW-6273) e colla (080A90) per accelerometri.
• Memory card SD da 2 GB (ARW-2030MC) e cavo seriale USB (CP22) per la connessione a PC. In alternativa è fornibile a richiesta il cavo ARW-2110CSNM per porte seriali RS232 (tipo COM).
• Programma “Noise Studio” per PC con sistemi operativi Windows ®, manuale d’uso e valigetta.
• Rapporti di taratura come vibrometro secondo ISO 8041.

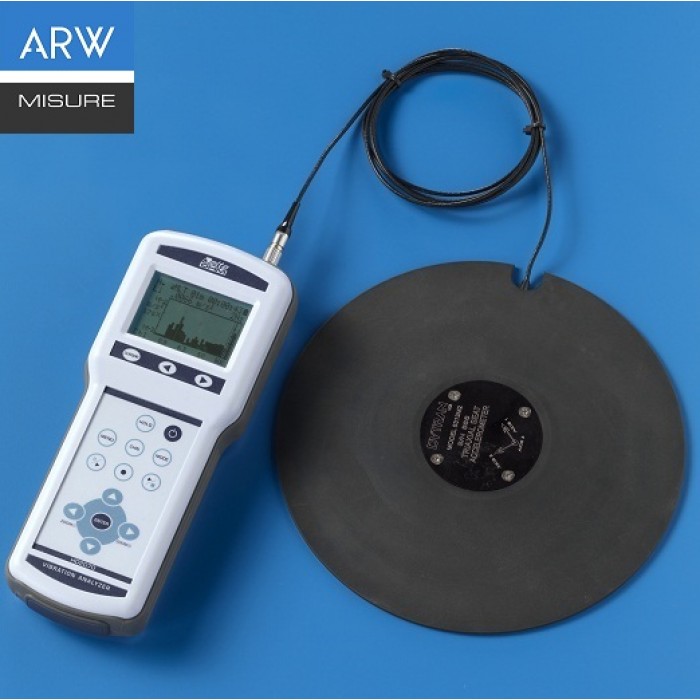

• Accelerometro triassiale IEPE HDP356B41 con sensibilità 100 mV/g per la misura delle vibrazioni trasmesse al corpo intero (range ±10 g, peso 13 g circa) inserito in un pad in gomma per la misura dell’accelerazione trasmessa attraverso il sedile e lo schienale. Include:

• Pad in gomma da 270 g per la misura delle vibrazioni trasmesse attraverso il sedile e lo schienale con cavo ARW-2030.CAB3-3M da 3 m (altre lunghezze su richiesta) per la connessione all’ingresso destro (triassiale) dell’analizzatore ARW-2070.
• Carta di calibrazione del costruttore e rapporto di taratura ISO 9001 della catena vibrometro-accelerometro con filtri Wd, Wd, Wk rispettivamente per gli assi x, y e z.

• Accelerometro triassiale IEPE HDP356A02 con sensibilità 10 mV/g per la misura delle vibrazioni trasmesse al sistema manobraccio (range ±500 g, peso 10 g circa). Include:

• Le viti di montaggio 10-32 UNF e M6 in lega rame-berillio (081B05 e M081B05).
• Cavo ARW-2030.CAB3-3M da 3 m (altre lunghezze su richiesta) per la connessione all’ingresso dell’analizzatore ARW-2070.
• Carta di calibrazione del costruttore e rapporto di taratura ISO 9001 dei tre assi della catena  Vibrometro accelerometro con filtro Wh.

• Adattatori per il montaggio dell’accelerometro (HD2030.124) per misure mano-braccio. Include:

• ARW-2030.AC1: adattatore di forma cubica per impugnature anatomiche e per utensili di piccole dimensioni. Da fissare all’impugnatura mediante fascetta plastica o metallica (incluse).
• ARW-2030.AC2: adattatore per impugnature di forma cilindrica. L’accelerometro è posizionato lateralmente alla mano.

ARW-2030.AC4: adattatore di uso generale. L’accelerometro è posizionato tra l’indice ed il medio oppure tra il medio e l’anulare della mano.

Normative tecniche di riferimento

L’analizzatore di vibrazioni HD2070 soddisfa le seguenti norme:

• ISO 8041:2005 “Human response to vibration – Measuring instrumentation”
• ISO 5349-1:2001 “ Mechanical vibration – Measurement and evaluation of human exposure to hand-transmitted vibration – General requirements”
• ISO 5349-2:2001 “ Mechanical vibration – Measurement and evaluation of human exposure to hand transmitted vibration – Practical guidance for measurement at the workplace”
• ISO 2631-1:1997 “Mechanical vibration and shock – Evaluation of human exposure to whole body vibration – General requirements”
• ISO 2631-2:1989 “Evaluation of human exposure to whole body vibration – Continuous and shock-induced vibrations in buildings (1 to 80 Hz)”
• ISO 2631-4:2001 “Evaluation of human exposure to whole body vibration - Guidelines for the evaluation of the e­ects of vibration and rotational motion on passenger and crew comfort in xed-guideway transport systems”
• ISO 2631-5:2004 “Evaluation of human exposure to whole body vibration - Method for evaluation of vibration containing multiple shocks”
• IEC 61260:1995 “Electroacoustics – Octave band and fractional-octave band lters” (opzione ARW-2070.O1)

Modalità di misura:

• HA: vibrazioni trasmesse al sistema mano-braccio
• WB: vibrazioni trasmesse al corpo intero
• BV: vibrazioni negli edifici

Parametri di misura:

RMS, VDV, MTVV, Picco, Max, Min

Ponderazioni di frequenza

• Fz, Fc e Wh per le misure sul sistema mano-braccio
• Fz, Fa, Wb, Wc, Wd, We, Wj, Wk per le misure sul corpo intero
• Fz, Fm e Wm per la misura delle vibrazioni trasmesse dagli edifici

Analisi di spettro per banda d’ottava o di terzo d’ottava (opzione HD2070.O1)

In tempo reale su tutti i canali. La scelta di e­ffettuare misure mano-braccio (HA) o corpo intero (WB e BV) modica l’estensione in frequenza dell’analisi spettrale. Per le misure mano-braccio il campo si estende da 3.15Hz a 3.15kHz (da 4Hz a 2kHzper lo spettro per bande d’ottava), mentre per le misure sul corpo intero il campo delle frequenze centrali è spostato verso le basse frequenze, da 0.315Hz a 315Hz (da 0.5Hz a 250Hz per lo spettro per bande d’ottava).

Analisi statistiche (opzione HD2070.O2)

Viene eff­ettuata su un parametro di misura a scelta in classi da 1dB. E’ possibile visualizzare la distribuzione di probabilità ed il graco dei livelli percentili

Campo di misura

m/s2 ÷ 7000 m/s2 con accelerometro ARW-P356A02 (misure HA), 0.0007 m/s2 ÷ 7m/s2 con ARW-P356B18 (misure BV).

Campo lineare

Tre campi di misura da 80 dB sovrapposti per 70 dB

Convertitore digitale

Tre convertitori analogico-digitali con risoluzione di 25 bit a 8k campioni al secondo

Livelli di rumore intrinseco

Inferiore a 30mm/s2 con accelerometro ARW-P356A02 per misure manobraccio e filtro Wh

Display

Grafico retro-illuminato 128x64 pixel, di grandi dimensioni schermate:

• VLM1: tre parametri di misura a scelta per tutti i canali.
• VLM2: tre parametri del vettore accelerazione calcolati sui canali dell’ingresso tri-assiale.
• VLM3: tre parametri globali a scelta per tutti i canali.
• VLM4: tre parametri globali del vettore accelerazione calcolati sui canali dell’ingresso tri-assiale.
• PROFILO: prolo grafico di un parametro con intervallo di integrazione programmabile da 1s no a 1 ora, calcolato simultaneamente per tutti i canali.
• SPETTRO: spettro per bande d’ottava o di terzo d’ottava con ricalcolo di un ltro a larga banda a scelta, calcolato simultaneamente per tutti i canali. E’ possibile visualizzare l’accelerazione, la velocità e lo spostamento (con opzione HD2070.O1).
• STATISTICA: distribuzione di probabilità del parametro scelto per la vista PROFILO (con opzione ARW-2070.O2).
• PERCENTILI: graco dei livelli percentili relativi al parametro scelto per la schermata PROFILO (con opzione ARW-2070.O2).

Datalogging

• Time history: la registrazione Multi Prolo ad integrazione singola permette di memorizzare con periodi di campionamento da 1s ad 1h:
• 3 parametri istantanei o integrati della schermata VLM_1 calcolata sui canali Ch1, Ch2 e Ch3 (un totale di 9 parametri)
• 3 parametri vettoriali della schermata VLM_2 (valori dei vettori Ch1, Ch2, Ch3)
• Spettri multipli (da 1s) sui canali Ch1, Ch2 e Ch3 in bande d’ottava e terzi d’ottava (opzione ARW-2070.O1).
• Segnali degli accelerometri dei canali Ch1, Ch2 e Ch3 (3 segnali a 8kHz ciascuno) con l’opzione ARW-2070.O3.
• Analisi statistica (opzione ARW-2070.O2) in classi di 1dB con intervallo di campionamento di 1 s (solo in modalità di integrazione multipla). Graco della distribuzione di probabilità; graco dei livelli percentili da L1 a L99
• Registrazione di commenti vocali

Valori globali: in parallelo alle time histories vengono registrati:

• 3 parametri integrati globali VLM_1 per i canali Ch1, Ch2 e Ch3
• 3 parametri vettoriali globali della schermata VLM_2 (valori dei vettori da Ch1, Ch2, Ch3)
• Spettri integrati (opzione ARW-2070.O1) su Ch1, Ch2 e Ch3 (3 spettri) per bande d’ottava e terzi d’ottava.

Grafico della distribuzione di probabilità (opzione ARW-2070.O2); graco dei livelli percentili da L1 a L99
