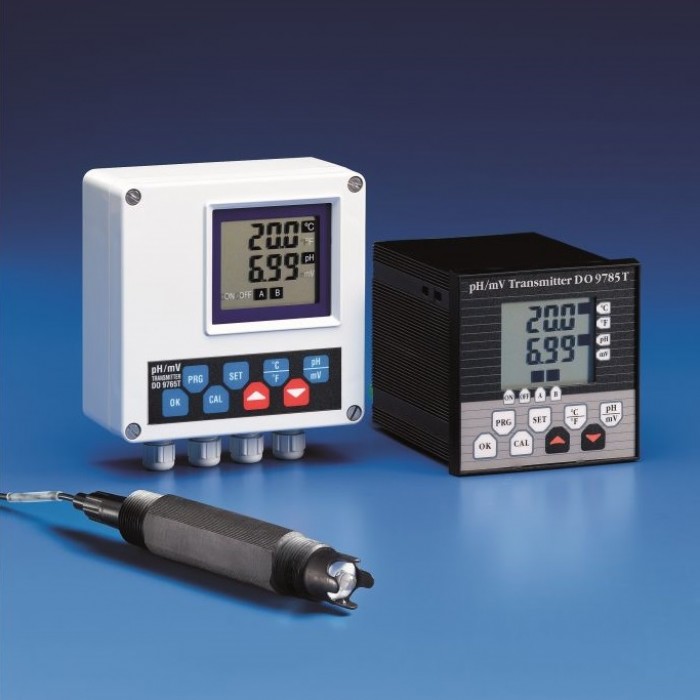

Trasmettitori di pH o mV ARW-DO 9785T / ARW-DO 9765T

I trasmettitori ARW-DO 9785T/9765T sono degli strumenti di processo semplici e affidabili in grado di convertire  l’uscita di un elettrodo di pH, compensato in temperatura, in un segnale 4÷20 mA. Il circuito d’ingresso dell’elettrodo di pH e galvanicamente isolato dal segnale d’uscita 4÷20 mA. Attraverso un display display LCD è possibile visualizzare il valore del segnale di processo ed i vari parametri.

Questi apparecchi devono essere abbinati ad un elettrodo di pH o Redox e una sonda di temperatura (sensore Pt100, 100 Ω a 0°C).

Funzione pulsanti

SET Pulsante per impostare la soglia d’intervento dei rele. Sul display appare il simbolo ON oppure OFF per indicare che si sta visualizzando la soglia di attacco, oppure di stacco, del rele A o del rele B.

°C/°F

• L’attivazione di questo pulsante cambia l’unita di misura della temperatura in gradi Celsius o gradi Fahrenheit.
• In combinazione con il pulsante CAL attiva la funzione di impostazione della temperatura manuale.
• Se azionato durante la funzione di calibrazione del pH esce della funzione senza memorizzare la calibrazione.

pH/mV

• L’attivazione di questo pulsante cambia l’unita di misura in pH o mV.
• In combinazione con il pulsante CAL attiva la funzione calibrazione pH.

OK Conferma i parametri di programmazione, oppure i valori di SET rele, e li memorizza.

CAL

• In combinazione col pulsante °C/°F attiva la funzione di impostazione della temperatura manuale.
• In combinazione col pulsante pH/mV attiva la funzione di calibrazione del pH.
• Pulsante utilizzato per confermare la calibrazione del pH e la calibrazione della temperatura manuale.

▲

• Pulsante per incrementare il valore visualizzato in fase della programmazione dei parametri.
• In fase della programmazione del SET dei rele.
• In fase di calibrazione.

▼

• Pulsante per diminuire il valore visualizzato in fase della programmazione dei parametri.
• In fase di programmazione del SET dei rele.
• In fase di calibrazione.

Programmazione dei parametri

PRG La programmazione dei parametri si attiva premendo il pulsante PRG piu i pulsanti ▲ e ▼. Sul display appare la scritta P1 per indicare che si trova nella programmazione del parametro P1. Continuando ad azionare il pulsante PRG, vengono visualizzate successivamente le scritte P2, P3, P4, P5, P6, P7 e i parametri corrispondenti. Dopo P7 si torna al funzionamento normale.

• P1 Unita di controllo rele e uscita analogica, pH o mV.
• P2 Valore di pH/mV corrispondente a 4 mA in uscita. Impostabile fra -1,00 pH...15,00 pH o -1999 mV...+1999 mV.
• P3 Valore di pH/mV corrispondente a 20 mA in uscita. Impostabile fra -1,00 pH...15,00 pH o -1999 mV...+1999 mV.
• P4 Tempo di ritardo nell’intervento del rele A. Impostabile fra 0 e 255 secondi.
• P5 Tempo di ritardo nell’intervento del rele B. Impostabile fra 0 e 255 secondi.
• P6 Taratura sonda Pt100, taratura uscita in corrente taratura ingresso in tensione. (Calibrazioni di fabbrica da eseguire in laboratorio con personale esperto).
• P7 Visualizzazione del valore di tensione di offset e del valore di slope dell’elettrodo.

Per informazioni utili alla selezione del prodotto corretto si consiglia di SCARICARE E VISIONARE IL PDF DELLA CATEGORIA PRODOTTO

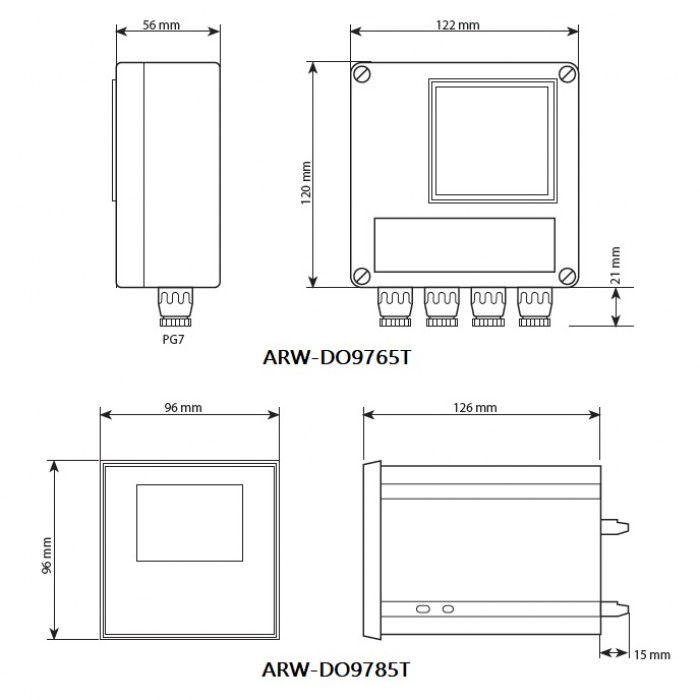

Specifiche tecniche Trasmettitori di pH o mV ARW-DO9785T / ARW-DO9765T
