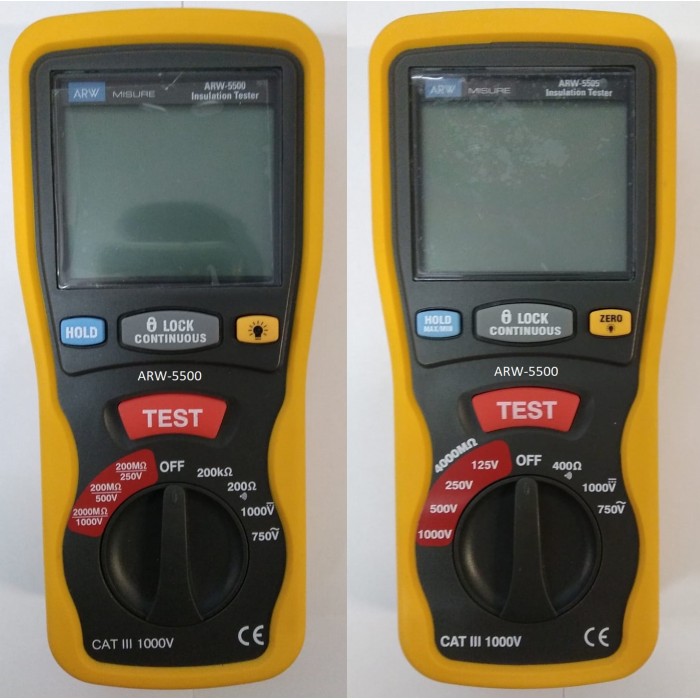

Misuratore di isolamento ARW-5500 | ARW-5505
Tester di resistenza di isolamento portatili, compatti, robusti e affidabili. Le molteplici tensioni di prova lo rendono ideale per molte applicazioni di risoluzione dei problemi, messa in servizio e manutenzione preventiva
Ulteriori informazioni
Misuratore di Isolamento ARW-5500 | ARW-5505
Il test di isolamento elettrico e uno dei parametri importanti che deve essere eseguito a garanzia delle norme sulla sicurezza elettrica, il misuratore ARW-5500 è uno strumento semplice e compatto per l’utilizzo per le verifiche di impianti elettrici con una portata massima di 2000 MegaOhm e risoluzione minima 0,1 MΩ (4000 MΩ e risoluzione minima 0,01 MΩ per modello ARW-5505).
Kit di fornitura: 6 batterie 1.5V AA, puntali di misura, valigetta in ABS e manuale d’uso
Caratteristiche principali Tester di isolamento ARW-5500 | ARW-5505
- Conforme IEC10101, CAT III 1000V
- Grande display doppio retroilluminato
- Funzione HOLD per controllo continuato
- Posso eseguire il test di continuità
- Indicatore di fuori portata
- Indicatore di batteria scarica
- Set di controllo portatile e compatto
- Dimensioni 200x92x50mm
- Peso 600g (con batterie)
- Tensione di prova della resistenza di isolamento 250V/500V/1000V (125V/250V/500V/1000V per la versione ARW-5505)
|
Specifiche Tecniche Misuratore di isolamento ARW-5500 |
|||
|
Funzioni |
Campo di misura |
Max Resolutione |
Precisione base |
|
Voltaggio AC |
750V |
1V |
±1.2%rdg ±10dgts |
|
Voltaggio DC |
1000V |
1V |
±0.8%rdg ±3dgts |
|
Resistenza |
200Ω, 2000Ω |
0.1Ω, 1Ω |
±1%rdg ±2dgts |
|
Resistenza isolamento |
200MΩ, 2000MΩ |
100kΩ~1MΩ |
±3.5%rdg ±5dgts |
|
Test Voltaggio |
250V-200MΩ/500V-200MΩ/1000V-2000MΩ |
||
|
Test Continuità |
Active Sound Level: ≤40Ω, Test current ≤200mA |
||
|
Condizion operative |
0ºC~40ºC (<80%R.H.) |
||
|
Condizioni di stoccaggio |
-10ºC~60ºC (<70%R.H.) |
||
|
Alimentazione |
Batterie 1.5V “AA” x 6 |
||
|
Specifiche Tecniche Misuratore di isolamento ARW-5505 |
|||
|
Funzioni |
Canpo di misuira |
Max Resoluzione |
Precisione base |
|
Voltaggio AC |
750V |
1V |
±1.2%rdg ±10dgts |
|
Voltaggio DC |
1000V |
1V |
±0.8%rdg ±3dgts |
|
Resistenza |
40Ω, 400Ω |
0.01Ω, 0.1Ω |
±1.5%rdg ±6dgts |
|
Resistanza isolamento |
4M,40M,400M,4000MΩ |
1kΩ~1MΩ |
±2.0%rdg ±6dgts |
|
Test Voltage Current |
125V/250V/500V/1000V 1mA nominale |
||
|
Test Continuità |
Active Sound Level: ≤40Ω, Test current ≤200mA |
||
|
Condizioni operativè |
0ºC~40ºC (<80%R.H.) |
||
|
Condizioni di stocccaggio |
-10ºC~60ºC (<70%R.H.) |
||
|
Alimentazione |
Batterie 1.5V “AA” x 6 |
||
Specifiche Elettriche Modello ARW-5505
|
Tensione |
Range |
Risoluzione |
Precisione |
Test current |
Short circuit current |
|
125V(0%~+10%) |
0.125~4.000 MΩ |
0.001MΩ |
±(2%+10) |
1mA @load125kΩ |
≤1mA
|
|
4.001~40.00 MΩ |
0.1MΩ |
±(2%+10) |
|||
|
40.01~400.0 MΩ |
0.1MΩ |
±(4%+5) |
|||
|
400.1~4000 MΩ |
0.1MΩ |
±(5%+5) |
|||
|
250V(0%~+10%) |
0.250~4.000 MΩ |
0.001MΩ |
±(2%+10) |
1mA @load250kΩ |
≤1mA |
|
4.001~40.00MΩ |
0.01MΩ |
±(2%+10) |
|||
|
40.01~400.0 MΩ |
0.1MΩ |
±(3%+5) |
|||
|
400.1~4000 MΩ |
1MΩ |
±(4%+5) |
|||
|
500V(0%~+10%) |
0.500~4.000 MΩ |
0.001MΩ |
±(2%+10) |
1mA @load500kΩ |
≤1mA |
|
4.001~40.00 MΩ |
0.01MΩ |
±(2%+10) |
|||
|
40.01~400.0 MΩ |
0.1MΩ |
±(4%+5) |
|||
|
400.1~4000 MΩ |
1MΩ |
±(4%+5) |
|||
|
1000V(0%~+10%) |
1.000~4.000 MΩ |
0.001MΩ |
±(3%+10) |
1mA @load1MΩ |
≤1mA |
|
4.001~40.00 MΩ |
0.01MΩ |
±(2%+10) |
|||
|
40.01~400.0 MΩ |
0.1MΩ |
±(2%+5) |
|||
|
400.1~4000 MΩ |
1MΩ |
±(4%+5) |
