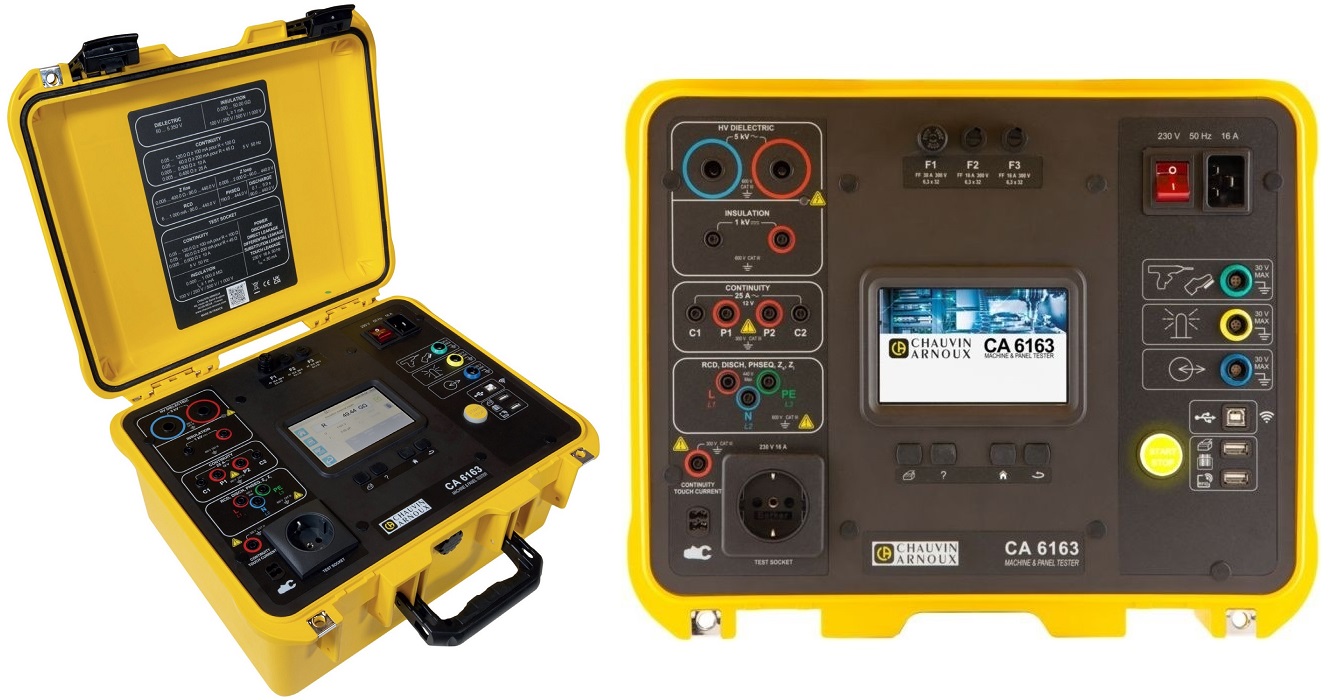

Questi strumenti multifunzione ARW CA 6161 ARW CA 6163 rappresentano la soluzione ideale per controllare e certificare la sicurezza elettrica degli apparecchi nell’ambito delle verifiche di conformità a fine produzione, per i controlli periodici o per la manutenzione.

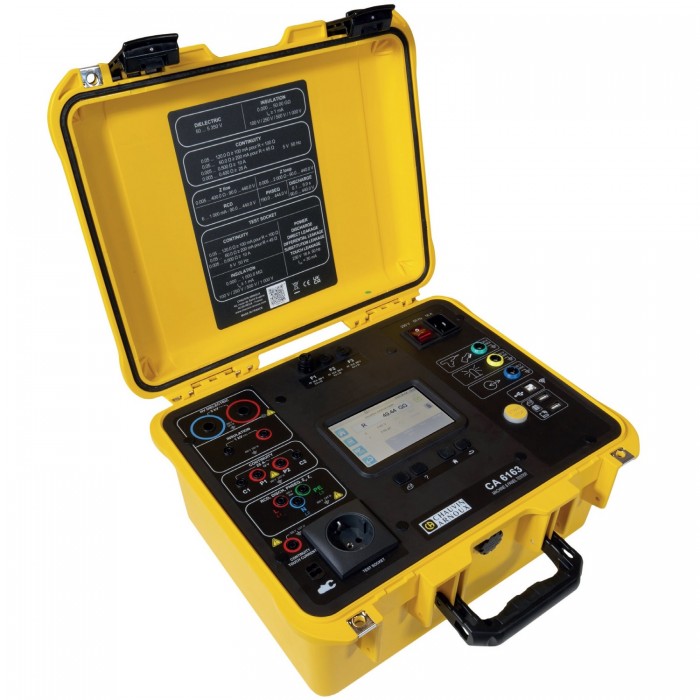

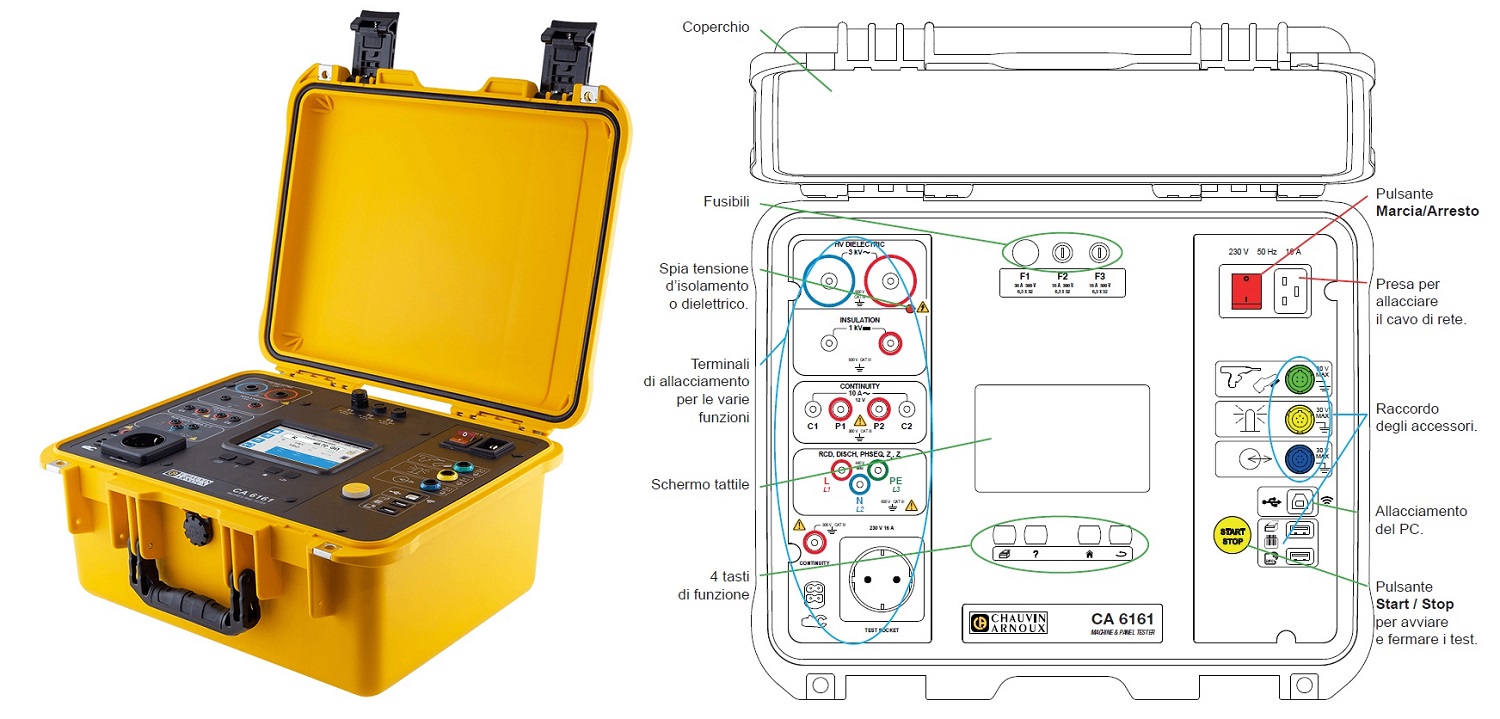

Forniti in un contenitore giallo, gli strumenti ARW CA 6161 ARW CA 6163 sono muniti di uno schermo tattile a colori utilizzabile anche con i guanti e di una tastiera a quattro tasti che consente, in qualsiasi contesto, l’accesso rapido ad alcune funzioni: stampa di una misura sulla stampante di adesivi, visualizzazione delle schermate relative alla funzione in corso, ritorno alla schermata principale e ritorno al menù precedente. Ciò consente in particolare di tornare rapidamente alla schermata principale, indipendentemente dal livello in cui ci si trova all’interno della struttura ad albero dell’interfaccia.
Inoltre sono muniti d’interfacce verso il lettore di codice a barre, RFID (identificazione a radio frequenza), telecomando e lampade. Grazie ai suoi numerosi accessori, permette anche la stampa automatica di sticker Pass/Fail (corretto/errato)
I multitester ARW CA 6161 ARW CA 6163 memorizzano fino ad un massimo di 100.000 test e vengono forniti con un software per PC che trasferisce tramite cavo USB o connessione WiFi i dati dei test realizzati, a fini di analisi e generazione di report.
Principali applicazioni
Gli strumenti ARW CA 6161 & ARW CA 6163 sono stati appositamente progettati per il controllo e la certificazione della sicurezza elettrica delle apparecchiature nei seguenti ambiti:
Sarà frequentemente utilizzato da:
Misure eseguite dallo strumento ARW CA 6161:
Misure eseguite dallo strumento ARW CA 6163

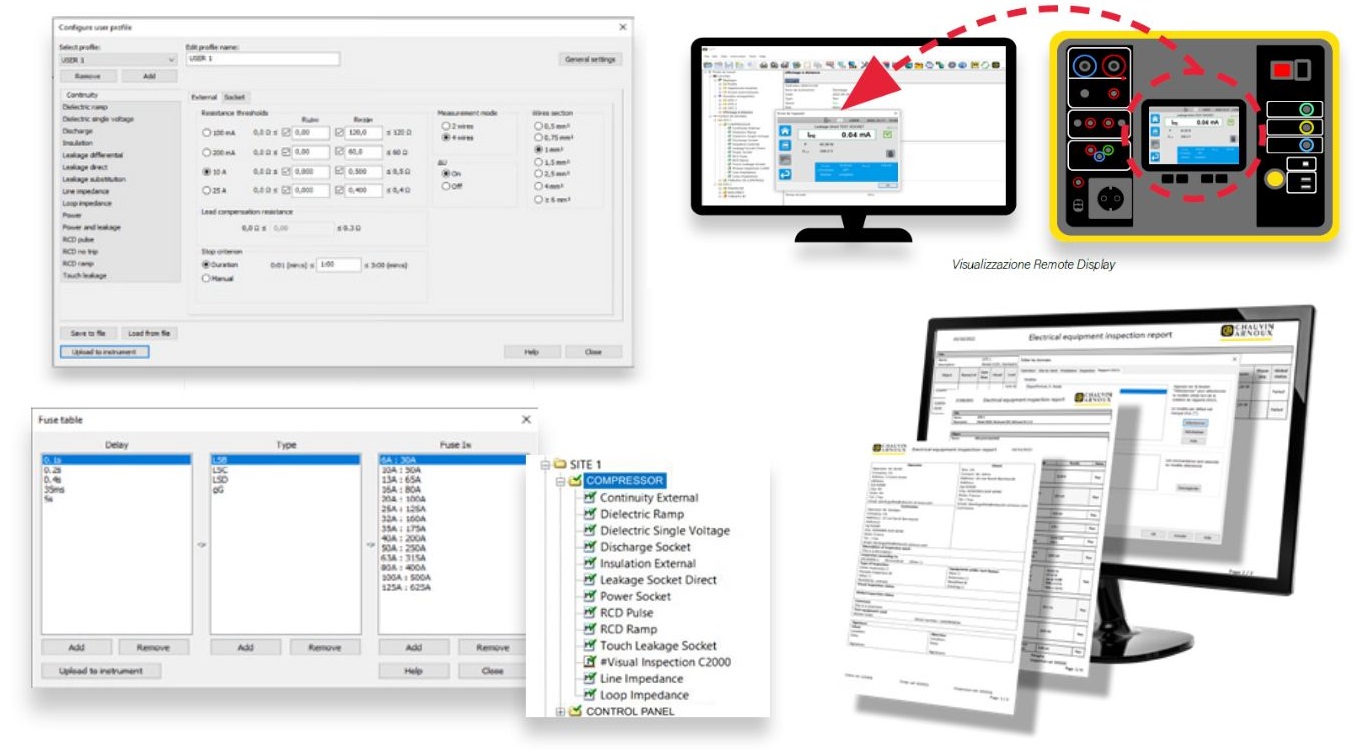

Software MTT Machine Tester
Il software PC Machine Tester Transfer si collega allo strumento di verifica tramite USB o WiFi ed esegue le seguenti operazioni:
Download Software MTT Machine Tester

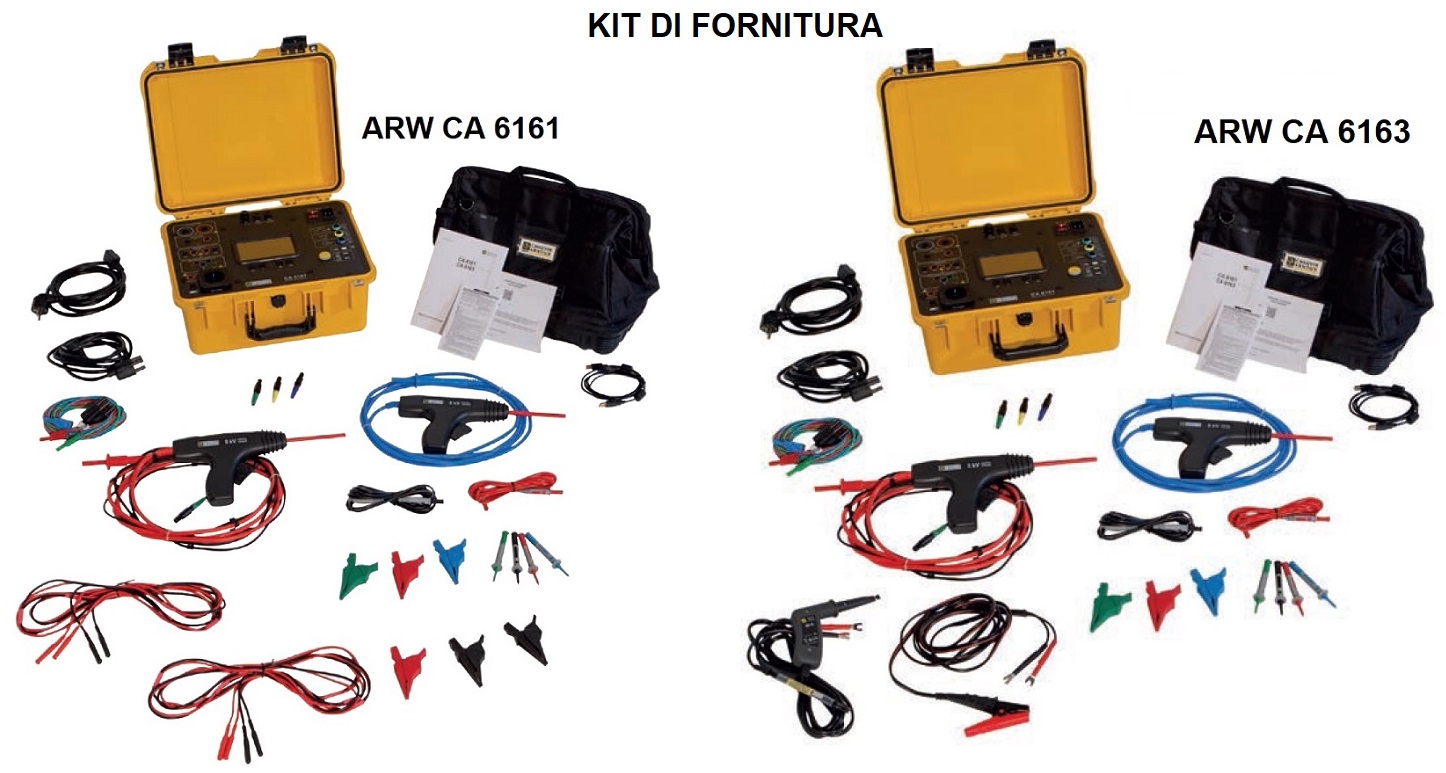

Kit di fornitura ARW CA 6161 & ARW CA 6163
Il tutto è contenuto all’interno di una borsa di trasporto per accessori
Fornitura in aggiunta per ARW CA 6161:
Sei pinze a coccodrillo (2 rosse, 2 nere, 1 verde e 1 blu) Due cavi di continuità doppi, lunghezza 3 m, 10 A
Fornitura in aggiunta per ARW CA 6163:
Tre pinze a coccodrillo (rossa, verde, blu) Pinza a coccodrillo Kelvin 25 A con cavo da 2,5 m Pistola Kelvin 25 A con cavo da 3 m
Specifiche tecniche ARW CA 6161 & ARW CA 6163
Alta tensione |
|||||
Modelli |
ARW CA 6161 |
ARW CA 6163 |
Test possibile su presa di prova |
||
Rampa AC / AC |
40 - 3.000 V |
40 - 5.350 V |
|
||
Risoluzione / Accuratezza |
10 V / ±(1% L + 2 pt) |
|
|||
Corrente max. |
200 mA |
|
|||
Misura di corrente - Campo di misura |
100 mA / 200 mA |
|
|||
Risoluzione / Accuratezza |
0,1 mA - 1 mA / ±(2% L + 2 pt) |
|
|||
Isolamento |
■ |
||||
Tensione di prova |
100 V / 250 V / 500 V / 1.000 V |
|
|||
Misura massima |
1.000 MΩ |
50 GΩ* |
|
||
Campo di misura |
9.999 MΩ / 99.99 MΩ / 499.9 MΩ / 1,000 MΩ |
9.999 MΩ / 99.99 MΩ / 999.9 MΩ / 50.00GΩ |
|
||
Risoluzione / Accuratezza |
1 kΩ - 10 kΩ - 100 kΩ/ pt ±(2% L + 2 pt) 100 GΩ / ±(10% L + 2 pt) |
1 kΩ - 10 kΩ - 100 kΩ/ ±(2% L + 2 pt) 10 MΩ / ±(10% L + 2) |
|
||
|
Scarica automatica |
|
|||
Continuità |
|||||
Corrente di prova |
|
25 A* |
|
||
Campo di misura |
0,005-0,400 Ω |
|
|||
Risoluzione |
0,001 Ω |
|
|||
Accuratezza |
± (2% L + 2 pt) |
|
|||
Timer max. |
03 min : 00s |
|
|||
Corrente di dispersione |
■ |
||||
con metodo I-PE e differenziale Campo di misura / Risoluzione / Accuratezza |
Presa di prova: 30,00 mA / 0,01 mA / ±(2% L + 2 pt); inversione di polarità Pinza: 1 A-10 A-40 A / 0,1 mA-1 mA-10 mA / ±(2,5% L + 2 pt) |
|
|||
I-sostituzione |
|
Presa di prova: 50,00 mA / 0,01 mA / ±(2% L + 2 pt) |
|
||
Corrente di dispersione di contatto |
Presa e cavo triplo: 30,00 mA / 0,01 mA / ±(2% L + 2 pt) |
|
|||
Rete di misura |
non ponderata, ponderata, inversione di polarità L-N, saldatrice |
|
|||
Anello/tabella dei fusibili integrata |
■ |
||||
Zs senza interv. differenziale (Zs e Rs) Campo di misura / Risoluzione |
2 Ω ; 40 Ω ; 400 Ω ; 2.000 Ω / 0,01Ω; 0,01Ω; 0,1Ω; 1Ω |
|
|||
Accuratezza |
±(15% L + 3 pt) ; ±(10% L + 3 pt) ; ±(5% L + 2 pt) ; ±(5% L + 2 pt) |
|
|||
Ik intervallo di visualizzazione |
12 kA |
|
|||
Zs corrente forte e Zi Campo di misura / Risoluzione |
0,5 Ω ; 3,999 Ω ; 39,99 Ω ; 400,0 Ω / 0,001Ω; 0,001Ω; 0,01Ω; 0,1Ω |
|
|||
Accuratezza |
±(10% L + 20 pt) ; ±(10% L + 20 pt) ; ±(5% L + 2 pt) ; ±(5% L + 2 pt) |
|
|||
Ik intervallo di visualizzazione |
20 kA |
|
|||
Induttanza Range / resolution / accuracy |
15,0 mH / 0,1 mH / ±(10% L + 2 pt) |
|
|||
Misura UF Campo di misura / Risoluzione / Accuratezza |
24,9 V ; 70,0 V / 0,1 V; 0,1 V / ±(15% L + 3 pt) / ±(5% L + 2 pt) |
|
|||
RCD e PRCD |
|||||
Tensione di rete |
440 VAC max. |
|
|||
Portate |
10 / 30 / 100 / 300 / 500 / 1,000 mA / Var (6 – 1,000 mA) |
|
|||
Tipi di differenziale |
AC, A, F, B, B+; G, S |
|
|||
Prova modalità a impulso |
x 0.5; x 1; x 2, x 4; x 5; x 10 (DC) IΔn |
|
|||
Tempo di intervento Campo di misura / Risoluzione / Accuratezza |
300 ms / 0,1 ms / ±2ms |
|
|||
Prova modalità a rampa |
10 / 30 / 100 / 300 / 500 / 1.000 mA, Var (6- 1.000 mA); 0,3 x I Δn a x I test max/ 22 incrementi |
|
|||
Corrente di intervento Risoluzione / Accuratezza |
0.1 mA; -0% +(7%R + 2 mA) |
|
|||
Misura UF Campo di misura / Risoluzione / Accuratezza |
24,9 V; 70,0 V / 0,1 V / ± (15% L + 3 pt); ±(5% L + 2 pt) |
|
|||
Tempi di scarica 34 V, 60 V, 120 V |
■ |
||||
Tempo: |
0,1 s – 9,9 s / 0,1 s / ± (1% L + 1 pt) e cavo triplo: |
|
|||
Tensione di protezione UP Campo di misura / Risoluzione / Accuratezza |
207,0-375,0 / 0,1 V / ±(2% L + 2 pt) e cavo triplo: 1- 650 V / 0,1 V / ±(2% L + 2 pt) |
|
|||
Potenza presa di prova |
■ |
||||
Grandezze |
Presa: U, I, P, S , F, cos ϕ, Pf, THD U, THD I |
|
|||
Campo di misura |
265 VAC ; 16 A; 4.24 kW; 4.24 kVA; 45-55 Hz;(-1,+1); (-1,+1); 8.0 %; 100 % |
|
|||
Campo di misura / Risoluzione / Accuratezza |
100 W; 1 kW; 4,24 kW / 0,01 W; 0,1 W; 1 W / ±(2% L + 2 pt) |
|
|||
Potenza cavo triplo + pinza G72** |
|||||
Grandezze |
Cavo triplo + pinza monofase/trifase U, I, P, S , F, cos ϕ, Pf, THD U, THD I |
|
|||
Campo di misura |
440 VAC; 16 A; 17,6 kW (1ϕ) / 52,8 kW (3 ϕ); 17,6 kVA (1ϕ)/ 52,8 kVA (3 ϕ); 45-55 Hz; (-1,+1); 100 %; 100 % |
|
|||
Precisione in potenza |
1ϕ: 100 W; 1000 W; 10 kW; 17,6 kW / 0,01 W; 0,1 W; 1 W; 10 W / ±(2% L + 2 pt) |
|
|||
Rotazione di fase |
|||||
Tensione e frequenza impianto |
190,0 - 440,0 V; 45-55 Hz |
|
|||
Pinza amperometrica G72** |
|
|
|||
Campo di misura |
1 A / 10 A / 40 A |
|
|||
Risoluzione / Accuratezza |
0,1 mA; 1 mA; 10 mA / ±(2,5% L + 3 pt) ; ±(2,5% L + 2 pt) ; ±(2,5% L + 2 pt) |
|
|||
Caratteristiche generali |
|||||
Display |
Touchscreen a colori, TN 800 x 480, 5” |
|
|||
Memoria |
100.000 prove |
|
|||
Timer max. |
40 mn (a seconda del metodo di misura) |
|
|||
Interfaccia di comunicazione |
1 x USB-B, 2 x USB-A, Wi-Fi |
|
|||
Interfacce |
Pedali di comando START/STOP, DOOR Open, pistola trigger AT, 4 spie, Lettore codici a barre, lettore RFID, stampante per adesivi |
|
|||
Alimentazione |
230 VAC ±10%; 220 VAC -6% + 15 %. |
|
|||
Dimensioni / Peso |
407 x 341 x 205 mm; 16 kg |
|
|||
Temperatura |
TEMPERATURA D’ESERCIZIO: DA 0 A 45 C; TEMPERATURA DI IMMAGAZZINAGGIO: DA -30 A +60°C |
|
|||
Grado di protezione |
IP 40 aperto / IP 64 chiuso; IK 08 |
|
|||
Sicurezza elettrica |
IEC 61010-1; IEC 61010-2-030; IEC 61010-2-034; 300 V CAT II; 300V CAT III; 600V CAT III |
|
|||
Conformità |
IEC 61557-1; -2; -3; -4; -6; -7; -10; -13;-14; -16 (parziale) |
|
** accessorio opzionale
