Rugosimetro portatile digitale utilizzato in ambiente produttivo per effettuare misure di rugosità superficiale nelle diverse esigenze, visualizzazione multi parametro con indicazione grafica direttamente a display LCD.
Rugosimetro portatile ARW-V20
Codice Prodotto: 220120954
Disponibilità: 15 - 20 Giorni

Rugosimetro Digitale compatto con tastatore esterno

  • Parametri di rugosità calcolati: Ra, Rz, Ry, Rq, Rp, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp
  • Standard di riferimento ISO, DIN, ANSI e JIS
  • Display grafico ad elevata risoluziione
  • Basso consumo energetico grazie alla tecnologia elettronica DSP per un’ analisi rapida
  • Batteria ricaricabile ioni-litio con elevata autonomia e senza effetto memoria

Accessori per questo prodotto

Categorie di Accessori per questo prodotto

Ulteriori informazioni

Rugosimetro portatile ARW-V20

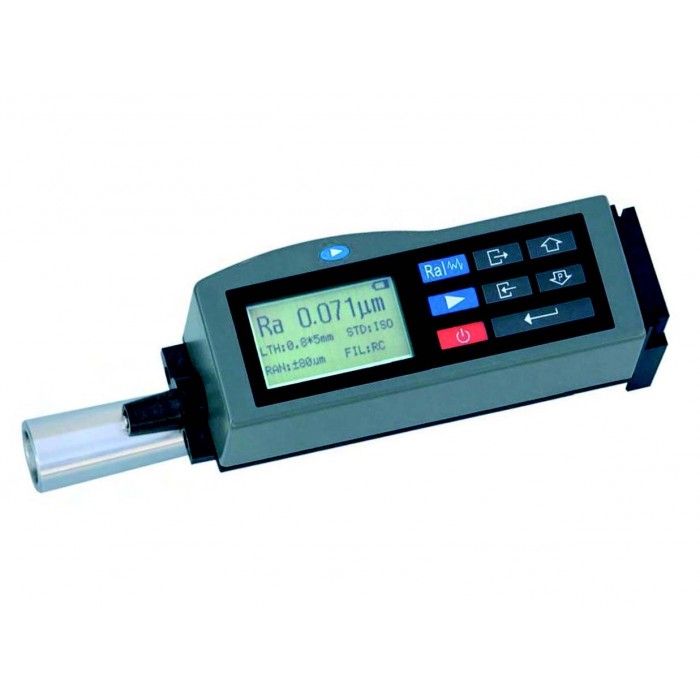

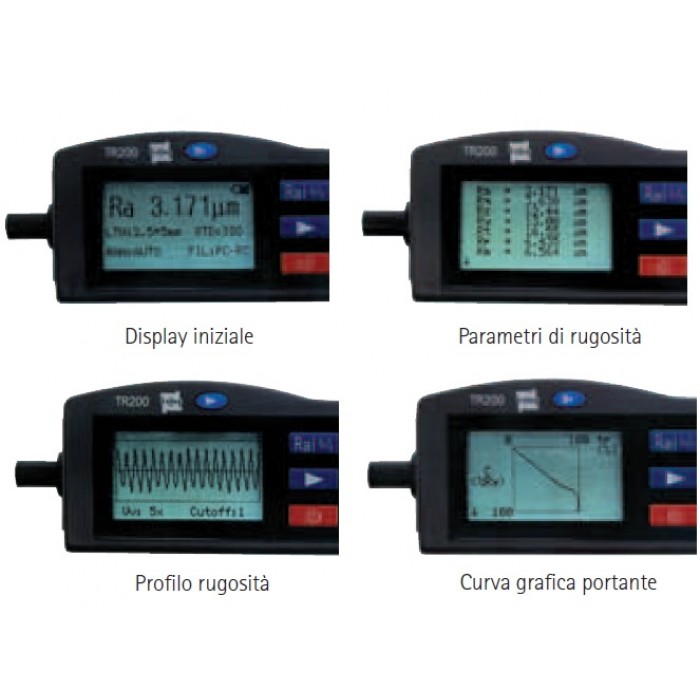

Il rugosimetro ARW-V20 è un apparecchio di misura della rugosità superficiale costruito in accordo con gli standard ISO/DIN/ANSI/JIS, ed in grado di soddisfare anche le esigenze più elevate in termini di ispezione del grado di rugosità su qualsiasi superficie grazie al suo tastatore con pattino traslatore esterno. Il suo ampio display grafico LCD retroilluminato è in grado di visualizzare tutti i parametri  di rugosità Ra, Rz, Rq, Rt, Rp, Rmax, Rm, R3z, S, Sm, Sk, Tp, Pc, il profilo della rugosità compresa la curva grafica portante, calcolabile mediante filtri RC, PC-RC, GAUSS oppure DP. Robusto e flessibile offre la possibilità di collegamento a PC attraverso il software di analisi fornito in dotazione, questo programma e un pratico accessorio per il monitoraggio e la documentazione di tutte le misurazioni effettuate, con una facile operazione e possibile avere a disposizione tutti i dati necessari ad una accurata valutazione. In questo modo potremmo documentare le prove effettuate attraverso la stampa e l'invio di Report dettagliati di tutti i test eseguiti in conformità agli standard di qualità.



Caratteristiche principali Rugosimetro ARW-V20

  • Molteplici parametri di rugosità misurati simultaneamente, Ra, Rq, Rz, R3z, Ry, Rt, Rp, Rm, Rmax, S, Sm, Sk, Tp, profilo, curva grafica portante
  • Dotato di un Tastatore ad elevata risoluzione di tipo induttivo
  • Selezione di 4 differenti filtri: RC, PC-RC, Gauss, D-P
  • Interfaccia dati per trasferimento ed elaborazione dati a PC
  • Standar di riferimento secondo normative ISO, DIN, ANSI e JIS
  • Dotato di batteria ricaricabile ioni-litio con elevata autonomia (superiore a 20 ore) e priva di effetto memoria.
  • Funzione di Autospegnimento



​



Kit di fornitura:

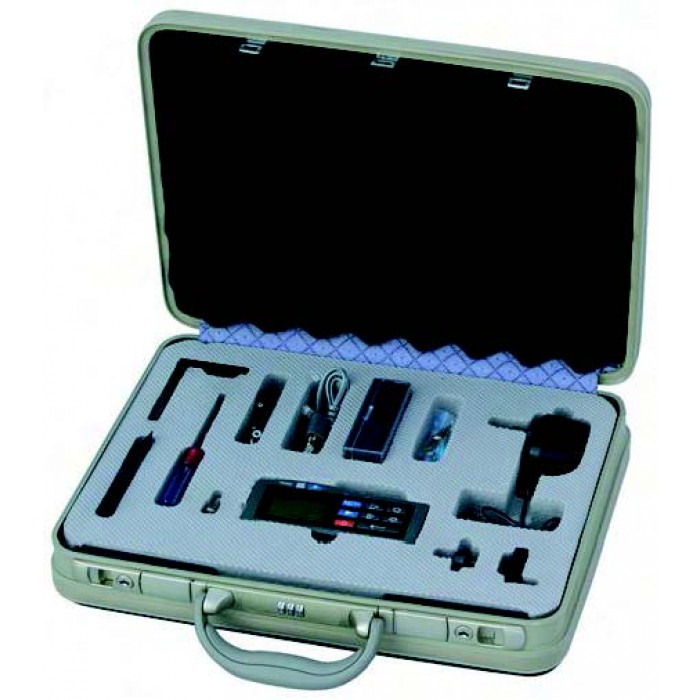

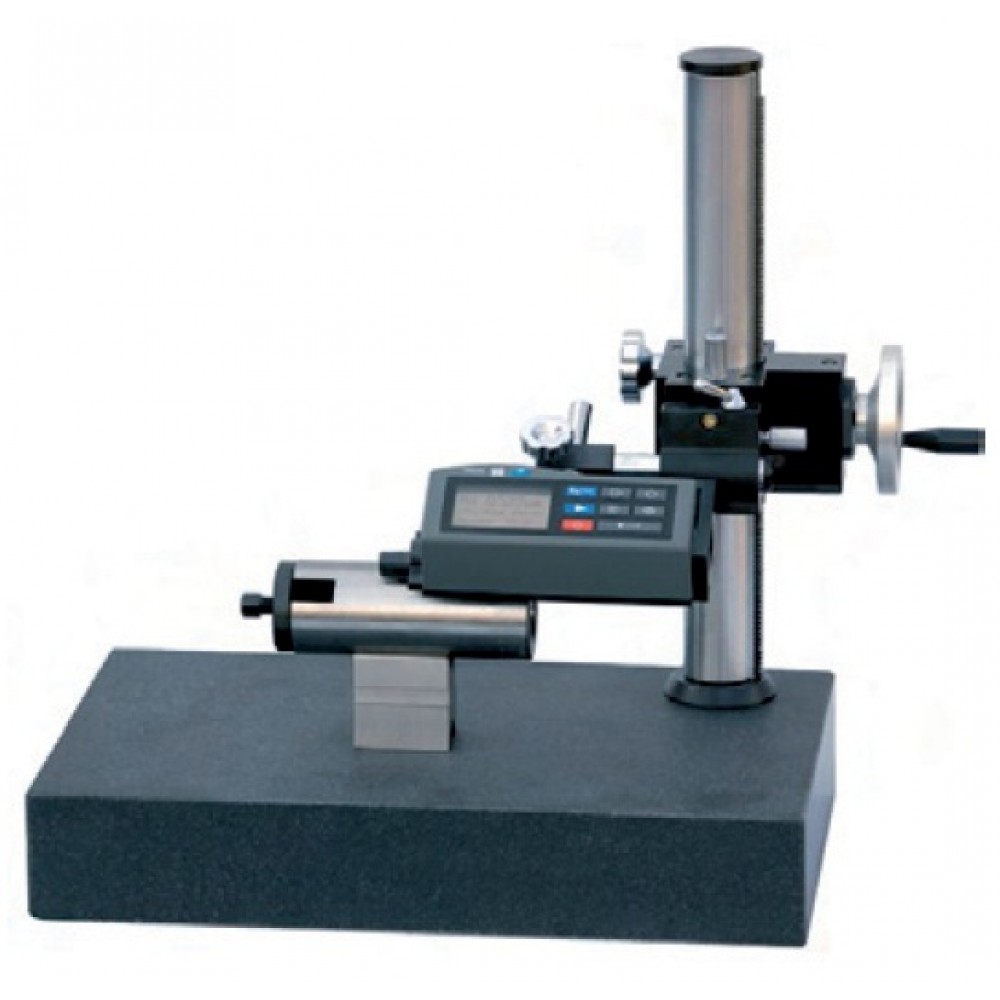

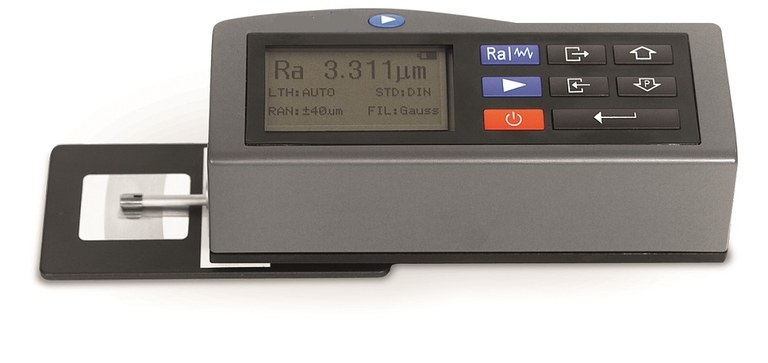

Fornito completo di piastra di calibrazione in cristallo, pattino di appoggio anteriore per il tastatore, piedini posteriori regolabili in altezza, adattatore universale Ø8mm per il montaggio su stativi o truschini, cavo RS232, Software di analisi e carica batterie.





Specifiche tecniche Rugosimetro portatile ARW-V20

parametri rugosità Ra, Rz, Rq, Rt, Rp, Rmax, Rm, R3z, S, Sm, Sk, Tp, Pc.

profilo

Primario non filtrato )P-profile)

　

Curva grafica (Tip-curve)

standard di riferimento in conformità ISO, DIN, JIS, ANSI (selezionabili dal menu)

classe di precisione

Classe 2 in accordo con norma DIN 4772

unità di misura

μm, μinch, selezionabile

risoluzione

0.001 µm / 0.04 µinch

display 50 mmx30mm, LCD grafico retroilluminato

funzioni Display

Segnalazione posizione sensore, livello di carica batterie, parametri di, livello di luminosità regolabile

funzioni

Stampa (I parametri sono configurabili), autospegnimento

dopo 5 min. di inattività, memoria dati, calibrazione

linguaggio Display

Inglese, tedesco, francese, italiano, spagnolo

uscita seriale

interfaccia RS232, connessione diretta a Stampante

TA-220 o PC

　

campo di misura

Ra, Rq: 0.005 µm to 40 µm

　

Rz, Rp, Rt, R3z: 0.02 µm to 160 µm **

　

Sm, S: 2 µm to 4000 µm

　

Tp: 1% to 100% (%Ry)

　

** escursione max, punta del sensore 0.25 mm, 0,8mm o 2,5 mm selezionabile

variazione lunghezza cutt-off selezionabile da 1 a 5

filtro digitale

RC, PC-RC, Gauss, D-P

　

Sensore versione standard TS-100, induttiva

principio di misura

Testa in diamante, raggio 5 µm

fori misurabili

Da 6.0 mm, profondita 15 mm (TS-100)

alimentazione

Batteria Li-Ion, 1000 mAh (per> 3000 misure)

carica batterie

220 V, 50 Hz
dimensioni 141 mm × 56 mm × 48 mm (senza sensore)
peso 440 g
