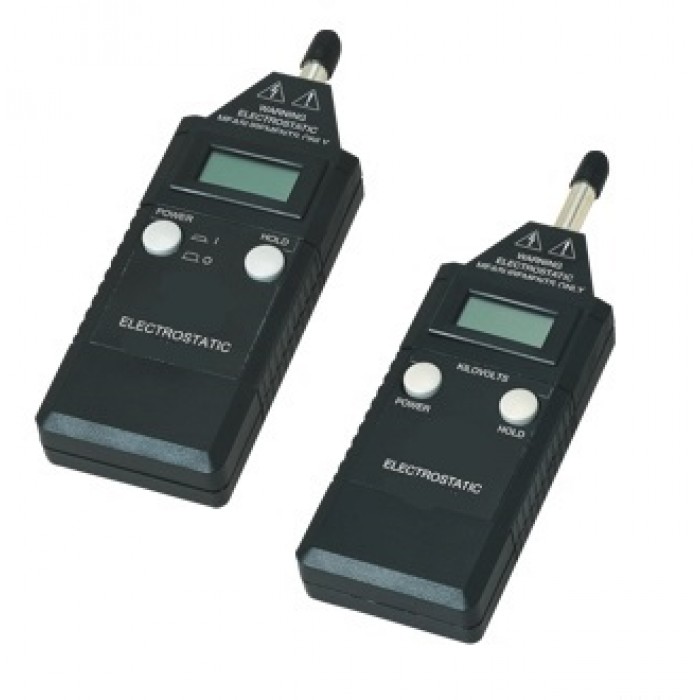

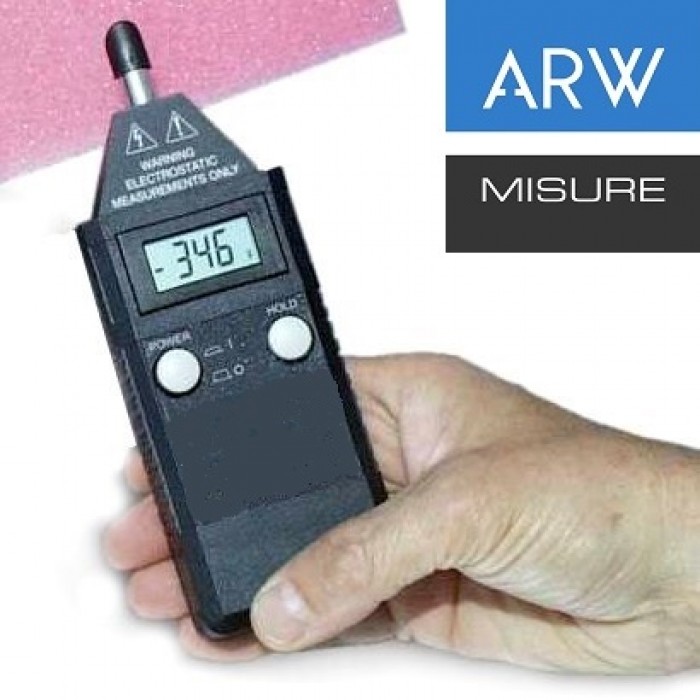

Misuratore di campo elettrostatico ARW 520 / ARW 523

Misuratore di campo elettrostatico ARW 520 / ARW 523

Questi misuratori di campo elettrostatico è in grado di eseguire misure accurate e senza contatto di tensioni elettrostatiche superficiali per applicazioni ESD, sia in ambienti ionizzati che non ionizzati. utilizzano una tecnica di misurazione innovativa che a differenza dei nomali strumenti portatili consente di rilevare la tensione superficiale indipendentemente della distanza della sonda dalla superficie in esame.

Il Modello ARW-520-2 è dotato di una uscita monitor analogico oltre al display digitale che può essere utilizzata per registrare la tensione misurata o per una visualizzazione su un oscilloscopio.


3 versioni Disponibili

• ARW 520-2 Voltmetro elettrostatico da 0 ÷ ±2KVDC, risoluzione 1V
• ARW 520-1 Voltmetro elettrostatico da 0 ÷ ±2KVDC, risoluzione 1V, modello con uscita monitor in tensione (1/1000 Vmeas)
• ARW 523 Voltmetro elettrostatico da 0 ÷ ±20KVDC, risoluzione 10V

​

Le applicazioni tipiche comprendono

• Misura della carica superficiale elettrostatica nel Processo di produzione
• Test su film plastici e materiali sintetici a sfregamento
• Test Assemblaggio elettronico
• Test materiale semiconduttore
• Test materiale dissipativo
• Controllo delle aree ionizzate, dei materiali da imballo
• Test di elettronica automobilistica
• ESD Revisione e risoluzione dei problemi

Caratteristiche e vantaggi

• Misura con precisione la tensione di superficie ad una vasta gamma di distanze Non c'è bisogno di mantenere una distanza fissa
• Circuito stabilizzato per misure accurate anche in ambienti ionizzati.
• Batteria alcalina 9V inclusa (per 8 ore di funzionamento)
• Certificato tracciabile NIST di calibrazione fornito con ogni unità compatibile

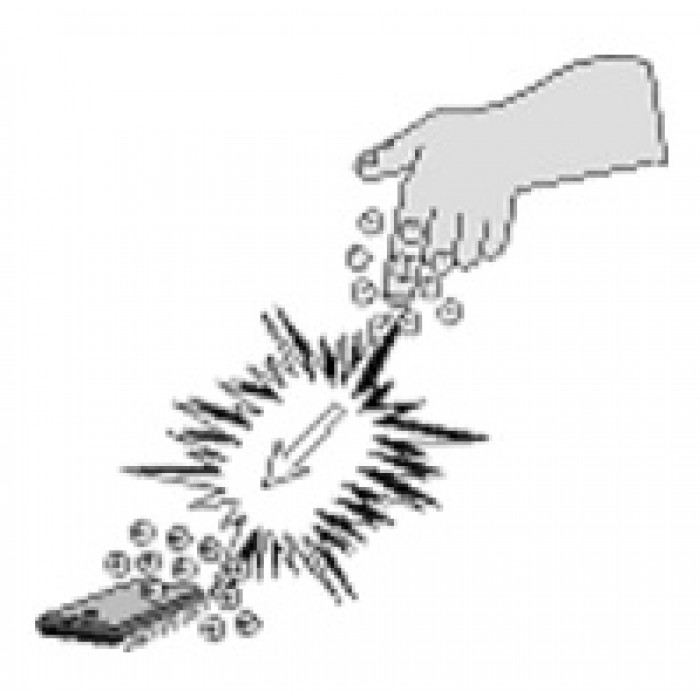

ESD (electrostatic discharge), di cosa si tratta:
Si tratta di un fenomeno che genera una scarica elettrica causata dal trasferimento di elettricità statica da un oggetto ad un altro.  Questo fenomeno  Può essere causato da svariate situazioni come ad esempio per sfregamento e separazione tra due materiali differenti come nel caso di calpestio su pavimenti sintetici, nel  sfregamento del corpo su indumenti sintetici, nella lavorazione di film plastici, srotolamento di nastro di PVC adesivo, per spostamento di contenitori di plastica e altro ancora. Nei casi più estremi, con umidità relativa inferiore al 20% la carica elettrica può raggiungere i 40KV.

Norme e riferimenti
IEC 61340-5-1: "Requisiti generali per la protezione dei dispositivi sensibili alle cariche elettrostatiche" (2008)
IEC 61340-5-2: sezione 2 - Guida per l'applicazione della specifica IEC 61340-5-2
IEC 61340-4-1: Funzionalità elettrostatica dei rivestimenti da pavimento e dei pavimenti installati.
CEI 101-1: Criteri guida per l'applicazione della specifica IEC 61340-5-1
ANSI/ESD S20.20-2007: Protection of Electrical and Electronic Parts, Assemblies and equipment USA 1999
ANSI/ESD S541-2003: Packaging Materials for ESD sensitive Items USA 2003
